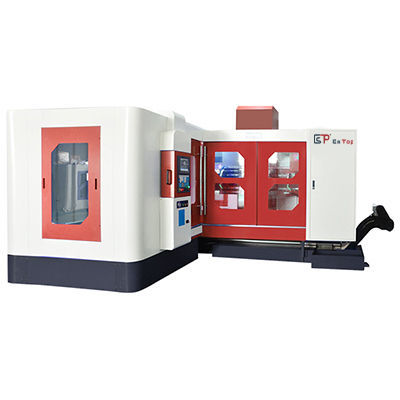

CNC数控深孔钻床 DH-1816卧式3轴深孔
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 结构
- 卧式
- 轴数量
- 3轴
- 应用
- 深孔
- 其他特性
- 高精度, 紧凑型, 伺服电机, 重型, 带定位系统
- 钻孔直径
最少: 2 mm
(0.08 in)最多: 38 mm
(1.5 in)- 功率
11,000 W, 15,000 W
- 旋转速度
8,000 rpm
(50,265.5 rad.min-1)- 重量
16 t
(18 us ton)
产品介绍
产品概述
DH-1816 水平 CNC 深孔钻床，钻孔直径范围 φ2–38 mm（可选 50 mm），最大钻深 1600 mm。适用于需要轴向精度和受控冷却液循环的零件批量加工。
标准规格
主要配置
应用与优势
DH-1816 水平 CNC 深孔钻床，钻孔直径范围 φ2–38 mm（可选 50 mm），最大钻深 1600 mm。适用于需要轴向精度和受控冷却液循环的零件批量加工。
标准规格
- 型号：DH-1816
- 钻孔直径范围：φ2–38 mm（可选至 50 mm）
- 最大钻深：1600 mm
- 工作台行程（X）：1800 mm
- 立柱行程（Y）：1200 mm
- 主轴箱行程（Z）：1600 mm
- 主轴锥度：OZ25
- 主轴最高转速：8000 rpm
- 快进（X/Y/Z）：7.5/7.5/7.5 m/min
- 主轴电机功率：11/15 kW（额定/最大）
- X/Y/Z 进给电机：5.5 / 3.6 / 2.3 kW
- 冷却油泵功率：5.5/7.5 kW
- 循环油泵功率：3 kW
- 整机总功率：45 kW
- 工作台最大承载：15000 kg
- 工作台尺寸：1700 × 1000 mm
- 冷却缸容量：630 L
- 冷却液压力：70 MPa；流量：67 L/min
- 占地空间：5000 × 4300 mm；最大高度：2800 mm；整机重量：16 t
- 深孔直径精度：IT8–IT11；孔表面粗糙度：Ra ≤ 3.2 μm
- 轴偏差：≤0.45/1000（S45#, φ10 mm）
- 定位精度：0.025 mm；重复定位：0.015 mm
主要配置
- 数控系统：SYNTEC
- 主轴：HANYANG / OZ25
- 主轴变频器：MK
- 主轴伺服电机：MK
- X/Y/Z 伺服电机：Maxsine
- X/Y/Z 轴驱动：Maxsine
- 循环油缸：Acct.
- 丝杠：南京公艺（Nanjing GONGYI）
- 轴承：NSK
- 直线导轨：HIWIN / TBI
- 全金属板防护罩：MTHY
应用与优势
- 典型应用：液压缸、轴类、阀体、模具零件、航空航天与汽车零件
- 连续冷却液循环与高压供给支持深孔加工周期与切屑排出
- 大承载工作台（15 t）与合理占地以适配重型夹具和生产线
- 定位与重复精度满足批量生产与维修加工需求
- 主轴与驱动配置便于与自动化生产线集成
