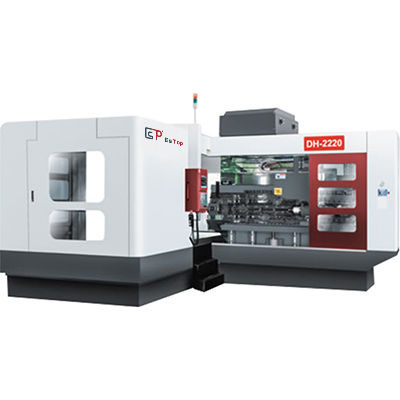

CNC数控深孔钻床 DH-2220DC

卧式3轴深孔

概述
DH-2220DC为卧式数控深孔钻床，适用于喷嘴钻（gun drilling）及铣削/钻孔复合加工。标准钻孔直径Φ2–38 mm（可选至Φ50 mm），最大钻深2000 mm，铣削加工范围2000 × 2000 mm。

主要参数

• 型号：DH-2220DC
• 钻孔直径：Φ2–38 mm（可选 Φ50 mm）
• 最大钻深：2000 mm
• 铣削能力：2000 × 2000 mm
• 最大铣刀直径：160 mm
• 工作台尺寸：1400 × 1500 mm
• 最大承载：21 000 kg
• 占地空间：7300 × 8000 mm
• 整机重量：22 t

行程与轴向

• X（工作台左右）：2200 mm
• Y（立柱上下）：1000 mm
• Z（主轴前后）：2000 mm
• X/Y/Z 快速进给：7.5 / 7.5 / 7.5 m/min

主轴与传动

• 主轴锥度：OZ25（可选 BT50）
• 主轴传动方式：皮带式
• 主轴最高转速：6000 rpm（可选 4000 rpm）
• 主轴电机功率（额定/最大）：11 / 15 kW
• 铣头功率：15 kW

电源与泵组

• 冷却油泵功率：5.5 / 7.5 kW
• 循环油泵功率：3 kW
• 整机总功率：43 kW

工作台与冷却系统

• 工作台/回转台：1400 × 1500 mm
• 最大承载：21 000 kg
• 冷却系统油缸容量：630 L
• 冷却压力范围：70 MPa
• 冷却流量：67 L/min

精度与公差

• 深孔直径精度：IT8–IT11
• 孔表面粗糙度：Ra ≤ 3.2 μm
• 钻轴偏斜公差：≤ 0.45/1000 (S45#, Φ10 mm)
• 定位精度：0.025 mm
• 重定位精度：0.015 mm

主要配置与可选项

• 数控系统：SYNTEC
• 主轴：HANYANG / OZ25
• 主轴变频器与电机：MK
• X/Y/Z 伺服与驱动：Maxsine
• 丝杠：Nanjing GONGYI
• 轴承：NSK
• 线性导轨：HIWIN / TBI
• 可选项：Φ50 mm 钻孔、主轴转速配置、定制夹具

典型应用

• 汽车零件（凸轮轴、曲轴）
• 液压缸与阀体
• 油气行业部件
• 航空航天与国防结构件
• 重型机械与工装制造

订购与支持
如需报价、交期、安装、调试及操作人员培训，请联系销售。请提供加工直径、材料和批量信息以便获取定制报价。
