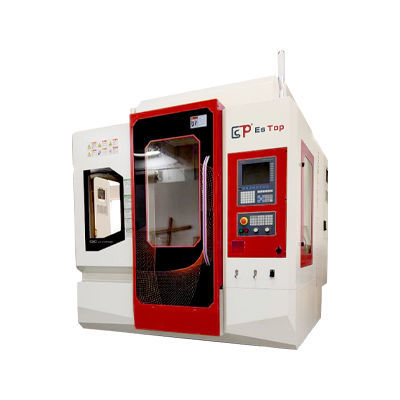

5轴CNC加工中心 HMU-600NC

立式24工具圆片

产品概述
HMU-600NC 为高速五轴立式CNC加工中心，配备摇篮转台（五轴）、X/Y/Z 三轴线性电机驱动及24把刀盘式刀库。

概要

• 加工范围：X 600 mm，Y 500 mm，Z 300 mm
• 主轴端面至工作台距离：85–385 mm
• 摇篮转台盘径：260 mm；最大加工直径：400 mm
• 工作台最大承载：00 kg
• 旋转角度：C 轴 360°，A 轴 ±120°；额定转速：A 253 rpm / C 105 rpm；允许扭矩：A 200 N·m / C 200 N·m
• 标准主轴：HSKE40-D120-40000；可选主轴：HSKE50-D150-24000
• 刀库：盘式，24 把刀
• 驱动（X/Y/Z）：线性电机；最大快进（X/Y/Z）：60/60/60 m/min
• 定位精度（VID）：0.003 mm；重复定位精度（VID）：0.002 mm
• 机体重量：5000 kg；占地（长×宽×高）：2240×2000×2400 mm

注意

• 产品尺寸和规格如有变更，恕不另行通知。
• 机床外观和最终配置以合同及实际出货为准。

技术参数表
X 轴：600 mm
Y 轴：500 mm
Z 轴：300 mm
主轴端面至工作台距离：85–385 mm
摇篮转台盘径：260 mm；最大加工直径：400 mm
旋转角度：C 360° / A ±120°；额定转速：A 253 rpm / C 105 rpm；允许扭矩：A 200 N·m / C 200 N·m
标准主轴：HSKE40-D120-40000；可选主轴：HSKE50-D150-24000
刀库：盘式，24T
驱动（X/Y/Z）：线性电机
最大快进（X/Y/Z）：60/60/60 m/min
定位精度（VID）：0.003 mm；重复定位精度（VID）：0.002 mm
机体重量：5000 kg
占地（长×宽×高）：2240×2000×2400 mm

特性 / 技术规格

• 型号：HMU-600NC
• 加工范围：X 600 mm，Y 500 mm，Z 300 mm
• 主轴端面至工作台距离：85–385 mm
• 摇篮转台盘径：260 mm
• 最大加工直径：400 mm
• 工作台最大承载：00 kg
• 旋转角度：C 轴 360°，A 轴 ±120°
• 额定转速：A 253 rpm / C 105 rpm
• 允许扭矩：A 200 N·m / C 200 N·m
• 标准主轴：HSKE40-D120-40000
• 可选主轴：HSKE50-D150-24000
• 刀库类型：盘式，24 把刀
• 驱动类型（X/Y/Z）：线性电机
• 最大快进（X/Y/Z）：60/60/60 m/min
• 定位精度（VID）：0.003 mm
• 重复定位精度（VID）：0.002 mm
• 机体重量：5000 kg
• 占地（长×宽×高）：2240×2000×2400 mm
