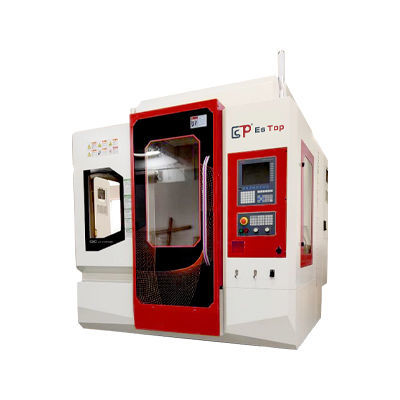

5轴加工中心 HMU-500NC立式用于金属HSK-E40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 加工材料
- 用于金属
- 主轴头
- HSK-E40
- 工具数量
- 20工具
- 相关功能
- 铣削, 用于扫描身体轮廓
- 其他特性
- 高速, 线性电动机式
- X轴
500 mm
(19.69 in)- Y轴
300 mm
(11.81 in)- Z轴
250 mm
(9.84 in)- 转速
30,000 rpm, 40,000 rpm
(188,496 rad.min-1, 251,327 rad.min-1)- 最大房间高度
70 mm, 320 mm
(3 in, 13 in)- 工作台旋转(C轴)
360 °
- X轴进给速度
60 m/min
- Y轴进给速度
60 m/min
- Z轴进给速度
60 m/min
- 最大台面负荷
80 kg
(176 lb)- 放置精度
0.003 mm
(0.00012 in)- 重复精度
0.002 mm
(0.00008 in)- 总重量
4,500 kg
(9,920.8 lb)- 整体长度
1,800 mm
(70.9 in)- 整体宽度
2,100 mm
(82.7 in)- 总高度
2,400 mm
(94.5 in)
产品介绍
产品概述
HMU-500NC 为与 Dmg Mori 部分型号相当的5轴立式加工中心，适用于小型到中型零件的复杂多轴加工。
主要应用
主要规格
主轴与刀库
运动、精度与控制
尺寸与重量
注意
HMU-500NC 为与 Dmg Mori 部分型号相当的5轴立式加工中心，适用于小型到中型零件的复杂多轴加工。
主要应用
- 复杂的5轴轮廓加工与精加工
- 用于模具、夹具以及航空、汽车及通用工业的精密零件
- 小型至中型工件的高速加工
主要规格
- 型号：HMU500 / HMU-500NC
- 行程 X × Y × Z：500 × 300 × 250 mm
- 主轴端面至工作台距离：70–320 mm
- 旋转倾斜工作台（A/C轴）- 盘径：200 mm
- 旋转倾斜工作台 - 最大加工直径：300 mm
- 旋转倾斜工作台 - 工作台最大载荷：80 kg
- 旋转倾斜工作台 - 旋转角度：C轴 360° / A轴 ±120°
- 旋转倾斜工作台 - 额定转速：A：120 rpm / C：150 rpm
- 旋转倾斜工作台 - 允许扭矩：A：170 N·m / C：45 N·m
主轴与刀库
- 标准主轴：HSKE40-D120 — 30000 rpm
- 可选主轴：HSKE40-D100 — 40000 rpm
- 刀库：盘式，20把
运动、精度与控制
- X/Y/Z轴驱动类型：线性电机
- 最大快移速度（X/Y/Z）：60 / 60 / 60 m/min
- 定位精度（VID）：0.003 mm
- 重复定位精度（VID）：0.002 mm
尺寸与重量
- 整机重量：4500 kg
- 占地尺寸（长 × 宽 × 高）：1800 × 2100 × 2400 mm
注意
- 本产品的尺寸如有变更，恕不另行通知。
- 机器外观将根据实际合同与出货进行调整。
