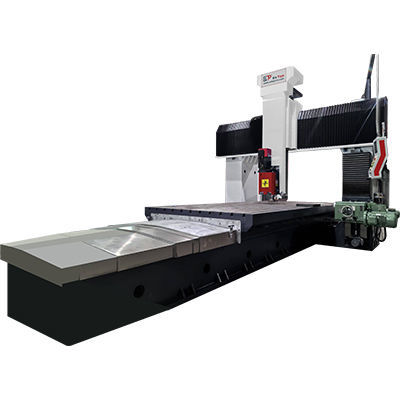

3轴数控铣床 VM-2660NC立式BT 50用于航空航天业
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 主轴头
- BT 50
- 应用
- 用于航空航天业
- 其他特性
- CE
- X轴
6,000 mm
(236.22 in)- Y轴
2,600 mm
(102.36 in)- Z轴
700 mm
(27.56 in)- 转速
最多: 500 rpm
(3,142 rad.min-1)最少: 50 rpm
(314 rad.min-1)- 输出功率
22 kW
(29.91 hp)- 最大房间高度
700 mm
(28 in)- 最大台面负荷
15,000 kg
(33,069 lb)- 总重量
48,000 kg
(105,821.89 lb)- 整体长度
14,700 mm
(578.7 in)- 整体宽度
5,000 mm
(196.9 in)- 总高度
4,000 mm
(157.5 in)
产品介绍
型号
VM-2516NC; VM-2660NC; VM-2360NC
概述
VM-2660NC 系列为重型 CNC 桁架/立式铣床，适用于大幅面及长工作台的加工。适合工业化生产，采用桁架结构并配备机罩保护，符合 CE 标准。
主要参数
标准配置
应用
占地与重量
选项与定制
VM-2516NC; VM-2660NC; VM-2360NC
概述
VM-2660NC 系列为重型 CNC 桁架/立式铣床，适用于大幅面及长工作台的加工。适合工业化生产，采用桁架结构并配备机罩保护，符合 CE 标准。
主要参数
- 最大加工长度：6000 mm
- 最大加工宽度：2600 mm
- 最大加工高度：700 mm
- 侧面铣削能力（L×W×H）：5800×2300×450 mm
- 工作台尺寸：2100×6000 mm；最大承载：15000（页面列示单位）
- 立式主轴功率：22 kW；主轴锥度：BT50 (7:24)；主轴转速：50–500 rpm；切削直径：250 mm
- 侧铣头（手动）：转速 75/115/165/240/345/505 rpm；功率 15 kW；锥度 BT50
- Z 轴平衡：氮气配重平衡系统，4 件
- 进给速度 X / Y / Z：0–6000 / 0–8000 / 0–8000 mm/min
- 轴电机功率（X / Y / Z）：7.5 / 3 / 3 kW
标准配置
- BT50 主轴锥度及齿轮型立式铣头
- Z 轴氮气配重平衡系统（4 件）
- 金属机罩（上部敞开）及 CE 符合性
应用
- 适用于重型机械、模具与冲模、能源、造船及航空航天的大型零件加工
占地与重量
- 机床占地（L×W×H）：14700×5000×4000 mm
- 内宽：2300 mm；机床重量：48000 Kg
选项与定制
- 可按需提供控制系统、换刀装置、长度/宽度规格、附加防护或自动化方案
