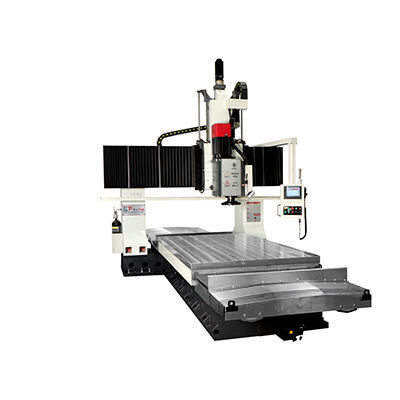

3轴数控铣床 VM-1520NC立式用于钢材用于生铁
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 加工材料
- 用于钢材, 用于不锈钢, 用于生铁, 用于轻合金
- 结构
- 双柱式
- 主轴数量
- 二机轴
- 主轴头
- BT 50
- 应用
- 用于大型工件, 用于钢板, 台式, 重载
- 其他特性
- 精准, 定制
- X轴
2,000 mm
(78.74 in)- Y轴
1,200 mm
(47.24 in)- Z轴
800 mm
(31.5 in)- 转速
最多: 505 rpm
(3,173 rad.min-1)最少: 50 rpm
(314 rad.min-1)- 输出功率
11 kW, 22 kW
(14.96 hp, 29.91 hp)- 最大台面负荷
6,000 kg
(13,228 lb)- 总重量
13,000 kg
(28,660.09 lb)
产品介绍
产品概述
双立柱数控立式铣床，适用于面铣与侧铣。一次装夹的数控系统可实现工件装载位置自动设定、自动测量与同步加工，减少人工等待时间。FANUC系统为可选项。两套齿轮箱主轴分别用于面铣与侧铣，保证尺寸精度与平面度的一致性。
产品图片与主要技术参数
提供VM系列立式铣床的机型图片和示意图，显示机器布局、可接近区域及主要尺寸与参数。
规格
配置
附件
技术特性 / 规格
双立柱数控立式铣床，适用于面铣与侧铣。一次装夹的数控系统可实现工件装载位置自动设定、自动测量与同步加工，减少人工等待时间。FANUC系统为可选项。两套齿轮箱主轴分别用于面铣与侧铣，保证尺寸精度与平面度的一致性。
产品图片与主要技术参数
提供VM系列立式铣床的机型图片和示意图，显示机器布局、可接近区域及主要尺寸与参数。
规格
- 型号：双立柱数控精密立式铣床 — VM-1420NC（相关：VM-1520NC、VM-1320NCS）
- 面铣最大尺寸：1200 × 2500 mm
- 侧铣最大尺寸：1200 × 2000 mm
- 工作台净尺寸 / 电永磁工作台：1200 × 2000 mm
- 最大承载重量：6000 kg
- 立铣头主轴：11 kW — 锥度 BT50 (7:24) — 主轴转速 50–500 rpm — 切削直径 250 mm
- 侧铣头（齿轮/手动）：主轴功率 22 kW — 锥度 BT50 (7:24) — 转速：75 / 115 / 165 / 240 / 345 / 505 rpm — 切削直径 250 mm
- 移动速度 X / Y / Z：0–8000 mm/min
- X / Y / Z 轴电机：3 / 3 / 3 kW
- 机器尺寸（长×宽×高）：5700 × 3300 × 2100 mm — 机重：约 13,000 kg
配置
- 主配：双立柱数控立式铣床，支持面铣与侧铣；NC 控制器 Mitsubishi E80（FANUC 可选）；两套齿轮箱主轴；页面参考型号：VM-1320NCS / VM-1520NC
- 标准配置项：电永磁工作台；螺杆式自动清理装置；刀具及刀具车；半封闭薄板护罩；电箱风冷系统；工件自动测量；自动切削系统；带吹扫和自动测量的气压系统；工作灯；工作状态指示灯；氮气平衡配重系统；人机对话系统，带自动保护、诊断与显示
附件
- 面铣刀 200 mm — 2 套
- 变压器（380 V 到 220 V）— 1 套
技术特性 / 规格
- 型号系列：VM 系列 — 商业参考 VM-1420NC
- 面铣能力：1200 × 2500 mm
- 侧铣能力：1200 × 2000 mm
- 工作台尺寸与类型：1200 × 2000 mm，电永磁
- 最大承载重量：6000 kg
- 主轴锥度：两头均为 BT50 (7:24)
- 主轴转速范围：50–500 rpm；侧主轴转速：75 / 115 / 165 / 240 / 345 / 505 rpm
- 两头切削直径：250 mm
- 进给速度 X/Y/Z：0–8000 mm/min
- 轴电机功率：每轴 3 kW
- 总体尺寸：5700 × 3300 × 2100 mm；机器重量 ≈ 13,000 kg
