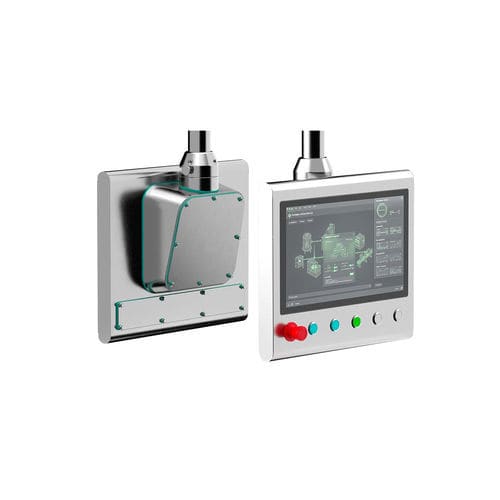

电容触摸屏式HMI LUMIA INOX

支架安装1920 x 1080Arm® Cortex®-A72双核

产品概述
LUMIA ARM INOX 产品系列包含臂式安装的嵌入式操作终端和工业显示器，采用 316L 不锈钢结构，适用于操作台或控制站的安装。提供 edgeHMI / webHMI 与 Monitor 两种版本，整机（含支臂）达到 IP66 防护等级。

通用特性

• 316L 不锈钢整机结构，整机 IP66 防护
• 支臂安装系统，便于在操作台或控制站安装
• 用户可配置支臂，配套丰富组件目录
• 后盖可选装 IP66 等级 USB 接口
• 硬接线槽位用于命令和指示（edgeHMI 最多 10 个，Monitor 最多 6 个）
• 提供有/无前面板控制槽位的版本

LUMIA ARM edgeHMI / webHMI - 关键特性
edgeHMI 型号采用无风扇 RockChip 多核处理器，确保稳定性能并减少灰尘积聚带来的维护需求。两个独立 LAN 端口支持 OT/IT 网络隔离。预装 KREO 运行时以支持面向 IIoT 的多客户端应用；webHMI 版本提供 Chromium 全屏浏览器。

• 操作系统：Linux Debian 11（edge/webHMI）
• 16:9 高亮度显示：15.6 in (1920 x 1080) / 21.5 in (1920 x 1080)
• 全玻璃真平面前面板，电容式触摸
• 支臂及整机均为 IP66 防护
• 2 个独立 LAN 端口（用于 OT/IT 隔离）
• 2 个 USB 端口（后部 USB 可选 IP66）
• 最多 10 个硬接线槽位，用于按钮、指示灯、选择开关、急停等
• RockChip 多核处理器（示例：RK3399）

LUMIA ARM Monitor - 关键特性
Monitor 版本提供多种视频输入以兼容工业 PC，并通过后置 USB-B 实现电容式多点触控及手势支持，适用于现代化监控与控制应用。

• 16:9 高亮度显示：15.6 in (1920 x 1080) / 21.5 in (1920 x 1080)
• 全玻璃真平面前面板，支持电容式多点触控
• 支臂安装，整机 IP66 防护
• 用户可配置支臂，配件目录丰富
• 最多 6 个硬接线槽位，用于按钮、指示灯、选择开关、急停等
• 亦可提供无按键版本
• 后盖可选配 IP66 等级 USB 接口
• 视频接口：DVI-D、VGA、DP（确保与主流工业 PC 兼容）

规格表 — LUMIA ARM EDGE/WEB HMI（摘要）
操作系统：Linux Debian 11 + Chromium（webHMI 可选）
显示尺寸：15.6 in (1920 x 1080) / 21.5 in (1920 x 1080)
显示技术：TFT，LED 背光，16M 色彩
触控技术：电容式
外壳材质：316L 不锈钢
处理器：RK3399（示例）
内存：2 GB DDR4
存储：16 GB eMMC
以太网：1 x 1Gb + 1 x 100Mb
USB：1 x 2.0 + 1 x 3.0（后置 USB 可选 IP66）
电源：12 – 32 V DC
功耗：约 18W（15.6 in edgeHMI）/ 28W（21.5 in edgeHMI）
工作温度：0 … +50 °C
存储温度：-20 … +60 °C
湿度：<90% 非冷凝
防护等级：整机 IP66
认证：CE；UL 61010；ATEX / IECEx（视型号而定）

规格表 — LUMIA ARM MONITOR（摘要）
显示技术：TFT，LED，16M 色彩
显示尺寸：15.6 in (1920 x 1080) / 21.5 in (1920 x 1080)
触控技术：电容式多点触控（通过后置 USB-B）
外壳：316L 不锈钢
视频输入：DVI-D、VGA、DisplayPort
USB：Rear 1 x USB type B（触控）/ 后置可选 IP66 USB
电源：12 – 32 V DC
功耗：约 35W（15.6 in Monitor）/ 50W（21.5 in Monitor）
工作温度：0 … +50 °C
存储温度：-20 … +60 °C
湿度：<90% 非冷凝

附注
edgeHMI 型号出厂预装 KREO 运行时；webHMI 使用 Chromium 全屏。无风扇处理器有助于减少灰尘堆积与维护频次。双独立 LAN 端口支持 OT/IT 网络隔离。

技术规格

• 型号系列：LUMIA ARM INOX
• 材质：316L 不锈钢（机身与安装件）
• 防护等级：整机 IP66
• 显示尺寸：15.6 in 与 21.5 in（1920 x 1080）
• 触控：电容式（视版本为单点或多点）
• 处理器（edgeHMI 示例）：RK3399
• OS（edge/webHMI）：Linux Debian 11（webHMI 附 Chromium）
• 内存/存储（edgeHMI 示例）：2 GB DDR4；16 GB eMMC
• 网络：2 个独立 LAN（1x1Gb + 1x100Mb）用于 OT/IT 分离
• USB：视型号而定；Monitor 带 Rear USB-B
• 视频输入（Monitor）：DVI-D、VGA、DisplayPort
• 硬接线槽位：edgeHMI 最多 10 个，Monitor 最多 6 个
• 电源：12 – 32 V DC
• 认证：CE、UL 61010、ATEX 与 IECEx（适用时）
