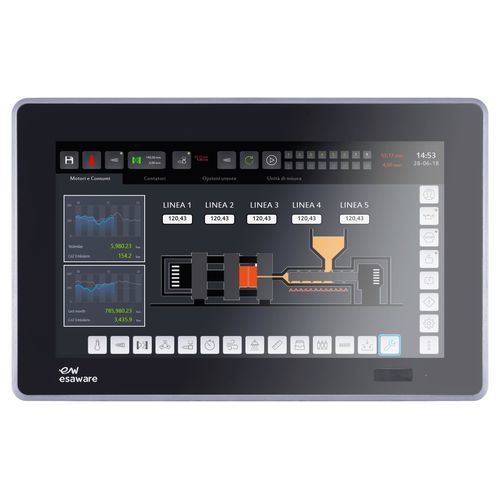

多点触摸屏式工业平板电脑 EW series

PCAP电容式触摸屏5线电阻式触摸屏15"

产品概述
EW 面板 IPC（EW200 系列）为用于机器控制、HMI 与工艺可视化的工业面板电脑。可选电阻式或电容式触控，面板前端防护等级达 IP66。系列覆盖 12.1" 至 21.5" 显示尺寸，并提供多种 CPU 平台以满足不同自动化需求。

主要特性

• 16:9 TFT 宽屏显示：12.1"、15.6"、18.5"、21.5"
• 触控选项：电阻式（5 线）或 PCT 电容式（最多 10 点）
• 铝制外框，PTFE 防粘涂层；前面板防护 IP66
• 多种 CPU 平台：Atom、Celeron（J1900/J3455）、Intel Core（多代）
• 丰富的 I/O：USB 2.0/3.0、RS232/RS485、双 1Gb 以太网
• 可选扩展：PCIe/miniPCIe/CFast/mSATA；支持 RAID 0/1
• 工作环境：-10 至 +50°C；具备工业认证并提供 ATEX 区域 2/22 可选项

EW200 MITX - 技术参数
型号：EW212 | EW215 | EW218 | EW222
显示尺寸：12.1" | 15.6" | 18.5" | 21.5"
显示技术 / 分辨率 / 亮度 / 对比度：TFT 1280×800 400 cd/m² 1000:1 | TFT 1366×768 300 cd/m² 500:1 | TFT 1366×768 300 cd/m² 1000:1 | TFT 1920×1080 300 cd/m² 5000:1
触控技术：电阻式（5 线）/ 电容式 PCT（10 点）
外框 / 机箱：铝制 PTFE 涂层 / 钢板
CPU 选项：Atom N2800（无风扇）｜Celeron J1900（无风扇）｜Intel Core i3/i5/i7（有风扇）｜Intel Celeron/Core 6G 变体
内存：Atom 最多 4GB DDR3｜Celeron 最多 8GB DDR3L｜Core 3G 最多 16GB DDR3｜Core 6G 最多 32GB DDR4
I/O 要点：2× RS232 + 1× RS232/422/485；前置 USB IP66（1×，非电容）；后置 USB 2.0/3.0 混合；双 1Gb RJ45（Intel 控制器视配置）；VGA/DVI/HDMI 视频输出视 CPU 而定
存储与扩展：HDD/SSD/CFast，可外接 1× CFast 卡槽，支持 PCIe/miniPCIe/PCIe x16（可选）；RAID 0/1 支持
电源与环境：18–30 Vdc（典型），功耗 25–65 W，工作温度 -10…+50°C（无冷凝），存储温度 -20…+65°C
防护与认证：前面板 IP66；CE、EN61000 系列、EN60068 系列、cULus、EAC；提供 ATEX Group II Cat.3 GD Zone 2/22 选项

EW200 SLIM - 技术参数
型号：EW212 | EW215 | EW218 | EW222
显示尺寸：12.1" | 15.6" | 18.5" | 21.5" — TFT，与 MITX 变体分辨率一致
背光寿命：约 50,000 小时
触控技术：电阻式（5 线）/ 电容式 PCT（10 点）
外框 / 机箱：铝制 PTFE 涂层 / 钢板
CPU（示例）：Celeron J1900（无风扇）｜Celeron J3455（无风扇）｜Intel Core U 系列（i3/i5/i7）— 视配置可选无风扇低功耗型号
内存与存储：板载与 SODIMM 变体（视配置），mSATA/CFast 选项，特定 CPU 支持 RAID
I/O 示例：RS232 + RS485、前置 USB IP66、双千兆以太网（Intel 控制器视 CPU 而定）、DP/VGA 视频输出视 CPU 而定
电源与环境：15–36 Vdc，功耗约 25–50 W，工作温度 -10…+50°C，存储温度 -20…+65°C，相对湿度最高 90%（无冷凝）
认证：CE、EMC/EN 标准、cULus、EAC；提供 ATEX 版本

技术规格

• 产品系列：IPC EW（EW200 系列：EW212、EW215、EW218、EW222）
• 显示格式：12.1"、15.6"、18.5"、21.5"（16:9）
• 触控选项：电阻式（5 线）或 PCT 电容式（最多 10 点）
• CPU 平台：Atom、Celeron（J1900/J3455）、Intel Core（各代）
• 内存：视平台而定，DDR3/DDR3L 最多 16GB 或 DDR4 最多 32GB
• 存储：HDD/SSD/CFast/mSATA，支持可选 RAID 0/1
• I/O：多个 USB 2.0/3.0、RS232/RS485、音频、PS2（视平台而定）、前置 USB IP66
• 以太网：2× 1Gb RJ45（Intel 控制器视配置）
• 视频输出：VGA / DVI‑D / DP / HDMI，视 CPU 家族而定
• 扩展：PCIe / miniPCIe / 机械插槽，视平台而定
• 前面板防护：IP66
• 电源输入：宽范围 VDC（示例：15…36 Vdc 或 18…30 Vdc）
• 工作温度：-10…+50°C（无冷凝）；存储温度：-20…+65°C
• 认证：CE、EN61000、EN60068、cULus、EAC；ATEX 选项（Group II Cat.3 GD Zone 2/22）
• 典型功耗：~25–65 W（视尺寸与平台而定）
