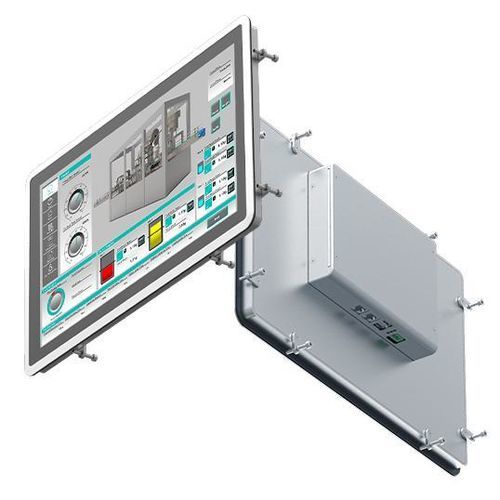

触摸屏HMI LUMIA

电容触摸屏式面板式1366 x 768

概述
Lumia Edge/Web HMI 以原生 web 的开放、灵活、可扩展和安全理念重塑工业数据展示。通过标准浏览器无须插件即可访问，原生支持 Windows 与 Linux，采用 SVG 与响应式设计以确保不同分辨率与方向下画面始终清晰。安全性得益于主流 web 技术的持续更新。

主要特性

• 操作系统：Linux Debian 11（嵌入式平台支持 Debian 10/11）
• 显示：高分辨率高亮度宽屏，提供 7″、10.1″、15.6″、21.5″、27″ 尺寸
• 设计：全玻璃前面板，电容触摸
• 处理器：无风扇 Rockchip RK3399 – RK3568（Lumia107 为 RK3568）
• 连接：集成双频客户端 WiFi（2.5 GHz – 5 GHz），以太网端口（1×1 Gb + 1×100 Mb 或 Lumia107 为 2×1 Gb），USB 端口（1× USB3.0 + 1× USB2.0）
• 内存：RAM 可选 2 GB DDR4 或 4 GB DDR4（Lumia107）；内部存储 16 GB eMMC
• 安装：面板安装，前面防护等级 IP66（IP66 front - UL Type 4X 和 Type 12）
• 配件：可选 PBOX 键盘（面板安装）
• 用户界面：用于参数编程的控制面板，无需访问操作系统
• 显示行为：网页自动以全屏显示（KIOSK MODE），防止操作者访问操作系统
• 浏览器：采用 Chromium 渲染网页

嵌入式平台 - 表（选定行）
操作系统：Linux Debian 10/11
应用软件：Kreo HMI
显示尺寸：7″ (1024 x 600); 10.1″ (1280 x 800); 15.6″ (1366 x 768 及 1920 x 1080); 21.5″ (1920 x 1080); 27″ (1920 x 1080)
显示技术：TFT
背光：LED
显示色彩：16M
触控技术：电容式
边框 / 机壳：铝合金
处理器：RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53) 与 RK3568 (Lumia107) (Quad-core Cortex-A55)
内存：2 GB DDR4；4 GB DDR4 (Lumia107)
大容量存储：16 GB eMMC
以太网端口：1×1 Gb + 1×100 Mb（标准）；2×1 Gb（Lumia107）
WiFi：支持 2.5 / 5 GHz（客户端）
USB 端口：1× USB3.0 + 1× USB2.0
电源 (Vdc)：12–32 V DC
功耗 (W)：10 W（7″）、12 W（10.1″）、18 W（15.6″）、28 W（21.5″）、28 W（27″）
工作温度：-10° ~ 60° C
存储温度 (°C)：-20° ~ 70° C
湿度：<90%（无冷凝）
外形尺寸 (W/H/D) (mm)：7″ (191.6 x 121.6 x 34.5); 10.1″ (269 x 190 x 42); 15.6″ (402.4 x 251.7 x 45); 21.5″ (546.4 x 337.9 x 50.5); 27″ (panel 669 x 406 x 50.5)
开孔尺寸 (W/H) (mm)：7″ (180 x 112); 10.1″ (258.5 x 179.5); 15.6″ (390 x 239); 21.5″ (531 x 323); 27″ (652 x 389)
重量 (kg)：7″ 2 kg; 10.1″ 5 kg; 15.6″ 6.5 kg; 21.5″ 8 kg; 27″ 10 kg
防护等级：IP66 front - UL Type 4X 和 Type 12
认证：CE - RED (2014/53/EU); 安全：EN 62368-1:2020 + A11:2020; 健康：EN 62311:2020; EMC：ETSI EN 301 489-1 V2.2.3:2019; ETSI EN 301 489-17 V3.2.4:2020; 无线：ETSI EN 300 328 V2.2.2:2019; ETSI EN 301 893 V2.1.1:2017; UL 61010; ATEX: II 3G Ex ec IIC T6 Gc X and II 3D Ex tc IIIC T75°C Dc IP66 X; IECEx: Ex ec IIC T6 Gc X and Ex tc IIIC T75°C Dc IP66 X; IECEx TUR 23.0004 X; DNV

特性 / 技术规格

• 产品系列：LUMIA Edge / Web HMI
• 嵌入式操作系统：Linux Debian 10/11
• 应用软件：Kreo HMI
• 显示尺寸与分辨率：7″ (1024×600), 10.1″ (1280×800), 15.6″ (1366×768 或 1920×1080), 21.5″ (1920×1080), 27″ (1920×1080)
• 显示技术：TFT LED 背光，16M 色，电容触控
• 外壳：全玻璃前面板，铝合金面框
• 处理器：RK3399 (Dual-core A72 + Quad-core A53) 与 RK3568 (Quad-core A55, Lumia107)
• 内存 / 存储：2 GB 或 4 GB DDR4；16 GB eMMC
• 网络：双频 WiFi (2.5/5 GHz 客户端)；以太网 1×1 Gb + 1×100 Mb 或 2×1 Gb (Lumia107)
• I/O：1× USB 3.0，1× USB 2.0
• 电源：12–32 V DC；功耗随尺寸变化 (10 W–28 W)
• 工作 / 存储温度：工作 -10° 至 60° C；存储 -20° 至 70° C
• 湿度：<90% 无冷凝
• 机械：按屏幕尺寸列出的外形与开孔尺寸；按尺寸列出的重量
• 前端保护：IP66；UL Type 4X / Type 12
• 模式：同一面板可选择 Edge HMI 或 Web HMI；KIOSK MODE 全屏
• 浏览器：Chromium 用于网页渲染
• 可选配件：面板安装用 PBOX 键盘
• 认证与批准：CE-RED、EN 62368-1、EN 62311、ETSI EN 301 系列、UL 61010、ATEX、IECEx、DNV
