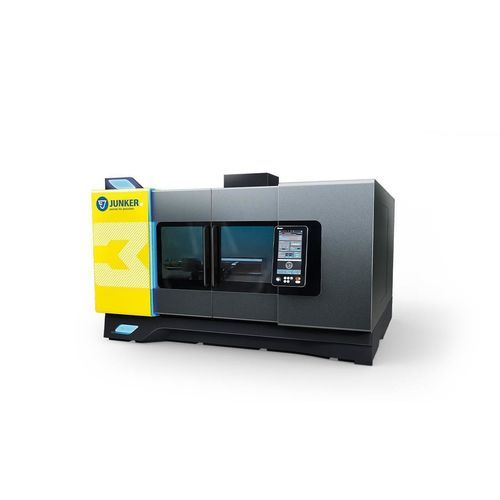

圆柱磨床 JUNICOR

轴用用于零件加工CNC数控

产品概述
JUNICOR 刚玉圆柱磨床是一款模块化轴类磨削机，适用于轴类及类似零件的直径和端面磨削。该机型提供多种配置，适合中小批量生产及频繁换型，且具备较短的换装时间。

亮点

• 模块化设计，便于构建可配置的机床方案
• 单机及系统方案均具有较短的交付和加工周期
• 备件供应有保障
• 通过缩短维护和维修时间提升机床可用性
• 可适配的机床组件支持快速换型以应对后续产品周期
• 热稳定性确保尺寸一致性
• 坚固结构提供高刚性
• 集成化外围设备缩短调试时间
• 先进的操作与软件概念
• 操作与维护友好的机床平台
• 紧凑布局节省占地空间

磨削工艺说明
在 JUNICOR 平台3上，可实现高精度的直径与端面磨削，包括对涡轮增压器转子轴等高精度轴类零件的斜角切入磨削（角度突入磨削）。

特殊方案

• 砂轮头：提供多种砂轮头与工作台配置，从标准组件到根据工件几何形状与生产要求定制的方案。
• 砂轮头（变型）：最多可配置三主轴的变型可提升工艺灵活性并支持多工序加工。

设备特性（示例）

• 矿物铸件机床床身，具备良好阻尼性、抗扭刚性及热稳定性
• 专利三点安装接口，可快速安装并对砂轮、修整工具及夹具进行中心定位
• 尾架与工件主轴可通过链轮、液压缸或齿条驱动的 CNC 轴进行调节；可选空气抬升功能
• 利用测头进行纵向定位以自动补偿毛坯长度波动
• 可选自定心三点式中心架，配合跟踪液压爪以实现稳定支撑

工件

• 涡轮增压器转子轴
• 涡轮轴

产品样册
JUNICOR 产品样册提供多语言版本，包含英文与德文等多种语言。

技术参数 / 特性

• JUNICOR 3S：磨削长度：max. 800 mm；装夹长度：max. 800 mm；工件重量：max. 250 kg；砂轮直径：508/610 mm；外形尺寸（不含外围）：3.250 x 2.600 x 2.200 mm
• JUNICOR 3L：磨削长度：max. 1.600 mm；装夹长度：max. 1.600 mm；工件重量：max. 250 kg；砂轮直径：508/610 mm；外形尺寸（不含外围）：4.050 x 2.600 x 2.200 mm
