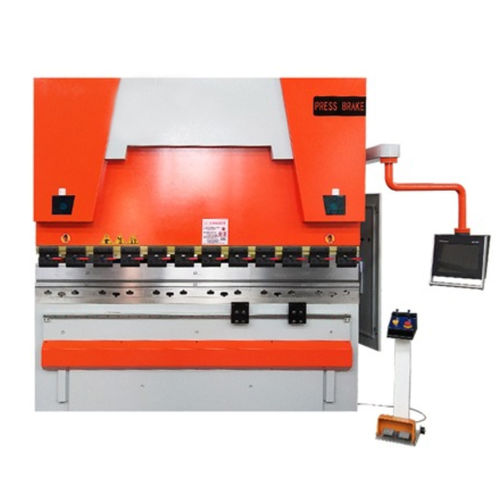

电动液压压弯机 WE67K

CNC数控6轴

本机床由机架、滑块、工作台、油缸、液压比例伺服系统、位置检测系统、数控制系统和电气系统组装而成。 ● 机架采用全钢分体拼装结构，通过回火及高频振动时效消除内应力，保证机床的整体精度，有极佳的刚度，有极好的抗扭曲、抗倾斜能力。加厚的工作台板、加厚的滑块，使整机具有很高的刚性，因此折弯时滑块、工作台变形极小，工件具有极好的直线度和角度一致性。 ● 采用大型落地镗铣床，用整体一次加工法，作精密加工,以确保机床整体加工精度。 ● 通过两个油缸来控制滑块的上下运动。滑块同步机构采用数控电液伺服控制同步，稳定可靠。采用荷兰 DELEM 折弯机专用数控系统和伺服电机，来控制Y轴和X轴（即滑块的上下运动和后挡料的前后运动）。 ● 显示X轴、Y轴的现在与目标位置。 ● 后挡料装置具有自动退避料及延迟动作的功能。 ● 后挡料装置采用高性能伺服电机及精密滚珠丝杆与直线导轨，使X轴传动定位精度及重复定位精度，有可靠保证。为确保工件的加工精度，特设有机械式挠度补偿机构。 ▇ 标准设备 √ 焊接钢框架，刚性好，挠曲度高，采用ST44 A1材料。 √ 6轴（Y1，Y2，X，R，Z1，Z2）。 √ 带有X，R，Z1，Z2轴的后规系统，由带有彩色图形的AC伺服驱动。 √ 力士乐伺服液压系统。 √ CNC控制的电动防偏系统。 √ 经过硬化和磨削的标准截面顶部工具和4V模具底部工具（截面835毫米）。 √ 易于使用上下工具夹紧工具夹持系统。 √ 带有彩色图形的Delem DA-58T 2D中选择标准图形控制器。 √ 带冷却系统的电气面板设计符合CE标准，由带有SIEMENS品牌的自动化和电气设备组成。 √ 符合人体工程学的用户友好型悬挂式控制面板。 √ 背光安全防护装置（类别4）。 √ 带安全开关的前盖。 √ 公差为0.01 mm的线性编码器提供的Y1 + Y2轴同步。 √ 符合CE规定的脚踏板。 √ 滑动带有T型槽和毫米/英寸标尺的前支撑臂。 √ 喉深410毫米。 ▇ 可选设备 √ 图形控制器：具有PC-RA Premium离线软件的Cybelec ModEva RA Premium 3D，具有Profile T3D离线软件的Delem DA-69T 3D图形色彩控制器。 X1 + X2轴，R1 + R2轴。 √ SICK C4000 14毫米高级手指保护装置（带有PC的易于编程的Sick软件：消隐，降低分辨率，级联工作等）。 √ 模具区域的激光保护系统，LASERSAFE PCSS，AKAS LASER SAFETY IILC2000，AKAS LASER SAFETY IILC2000（已机动化），患病的V 4000（基于摄像头的系统），DSP光电激光安全性。 √ 激光角度测量系统，带有Data-M眼镜蛇激光检查系统。 √ 液压和动态液压防偏斜（拥挤）功能。 √ ERMAK气动顶部工具夹紧系统。液压顶部和底部工具夹紧系统。 √ CNC控制的弯曲支架（AP3 + AP4轴）。 √ 液压油冷却液和油加热器。 √ 自动中央润滑系统。 √ 特殊的喉咙深度（500,600,750毫米及以上）。 √ 特殊的顶部和底部工具。 √ 软件选项。 √ 串联应用程序。 √ 工具柜。
