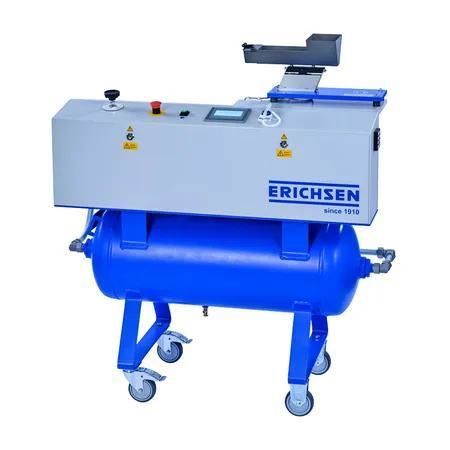

集料磨耗试验机 508

多功能用于涂层

产品描述
MULTI GRIT TESTER 508 Select（含压力容器）是一款电气-气动控制的高精度多次冲击试验装置。其特点是试验结果具有良好的重复性和可比性。MULTI GRIT TESTER 508 用于评估单层和多层涂料及类似涂层材料在遭受低质量小体高速撞击时的耐受性，此类情况常见于公路和铁路车辆及其他运输设备。触摸屏菜单结构清晰，设有密码保护级别以防止未经授权的访问（例如程序更改）。模块化的 MULTI GRIT TESTER 508 Select 使用户仅需一台基本装置，便可通过少量改装实现 VDA 或 SAE 的轰击试验。

MULTI GRIT TESTER 508 Select – VDA 模块（单独供应）
试样受压缩空气加速的锐边钢丸冲击。系统内置的气罐可消除外部压缩空气供应瞬时压力波动的影响。钢丸通过可调振动送料器自动进入。

目的与应用（VDA）
MULTI GRIT TESTER 508 Select（含 VDA 模块）为与德国汽车工业协会（VDA）合作开发的石击试验装置，符合国家和国际标准要求。用于评估单层和多层油漆/涂层在高速小体冲击下的耐受性，尤其适用于公路和铁路车辆及相关运输设备。

试验原理（VDA）
将一定数量、具备规定形状、材料和表面质量的冲击体在规定时间内以定义能量和确定角度（DIN/ISO 规定为54°）撞击试样。

MULTI GRIT TESTER 508 Select – SAE 模块（单独供应）
试片的轰击采用规定粒度的砾石（按 ASTM D 3170）并由压缩空气加速。根据其它标准的要求，也可使用其它材料的弹丸。弹丸通过可调振动送料器自动加入。多功能显示屏可交替显示工作压力、试验持续时间、振动送料器设定和已执行试验次数（总计/临时）。系统内的气罐可消除外部压缩空气供应瞬时压力波动的影响。MULTI GRIT TESTER 508 Select（含 SAE 模块）的样品固定装置配有可调冲击角度，冲击角调整机构可在 30° 至 90° 范围内以 15° 为步长调整试验板的取向。与 VDA 版本不同，SAE 版本的试片在整个轰击过程中完全位于试验室内。由于两种版本在技术上存在诸多差异，SAE 版本并不适用于 VDA 试验且在技术上被排除。

目的与应用（SAE）
MULTI GRIT TESTER 508 Select（含 SAE 模块）是一种配备可调冲击角的石击试验设备，适用于 SAE/ASTM 及相关标准规定的试验。

试验原理（SAE）
将一定数量、具备规定属性的冲击体在规定时间内以定义能量和确定角度撞击试样。

交付范围

• MULTI GRIT TESTER 508 Select（基本机 - 不含根据 VDA 或 SAE 试验所需模块）
• 压力容器
• 使用说明书

适用标准

• DIN EN ISO 20567-1
• FORD FLTM BI 157-06
• RENAULT D24 1702
• PSA D24 1312
• DAIMLER DBL 5416
• SAE J 400
• ASTM D 3170

特性 / 技术规格

• 驱动：电气-气动
• 显示：触摸屏
• 电源：85 - 264 VAC / 47 - 63 Hz（控制电路电压 24 V）
• SAE 模块（Select）：约 34 kg
• VDA 模块（Select-M）：约 19 kg
• VDA 模块（Select-P）：约 22 kg
• 工作压力：(0 - 6) bar / 可调
• 便携 / 固定：固定式
• 投料时间：可调
• 填充压力控制：约 5 bar（VDA），约 7.8 bar 过压（SAE），根据模块自动切换
• 基本机尺寸：约 1150 x 550 x 1350 mm
• 基本机净重：约 125 kg
• 压缩空气接口（SAE）：最小 8 bar / 最大 10 bar，需内径 19 mm 的连接软管 / 流量：最小 3 m³/min
• 压缩空气接口（VDA）：最小 6 bar / 最大 10 bar，需内径 13 mm 的连接软管
