数据分析系统 GRITSCAN

样本自动摄像机式

说明

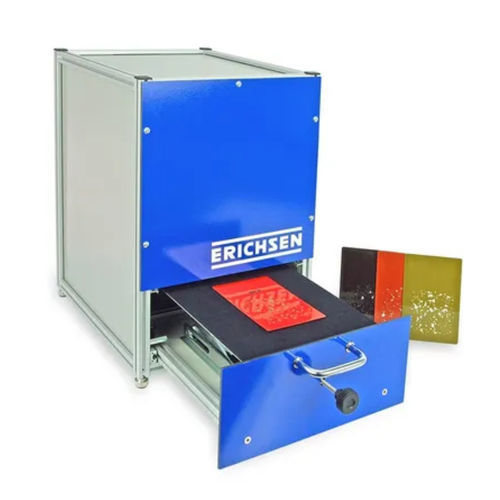

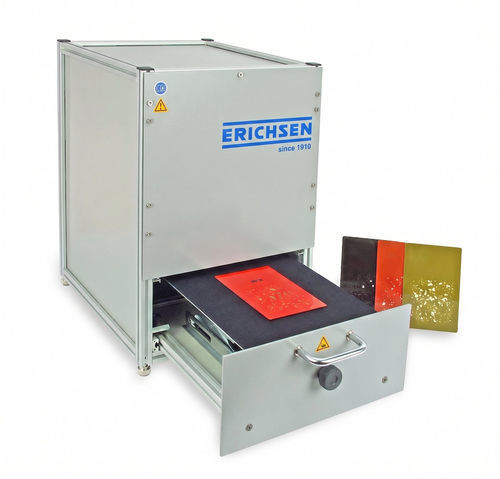

表面分析系统 GRITSCAN 是一套结合硬件和软件的解决方案，用于对平面撞击图样进行自动评估；可通过 USB 线连接至常见笔记本/PC（由使用者提供）。该设备用于根据 EN ISO 20567-1 对飞石抗性进行评估。结果以 EN ISO 20567-1（第11-13页）规定的评分值（0 - 5）显示。图像分析按照 EN ISO 21227-2 附录 A 执行。

功能与评估
GRITSCAN 可实现对撞击图样的自动评估与文档记录。专门开发的 LED 照明技术支持在不同对比度下进行分析。用户可根据试验要求方便地调整评估参数。结果连同对应图像以 PDF 格式提供。

标准输出值

• 受影响面积（％）
• 撞击次数
• 评分值 0 - 5，步长 0.1

相较于纯软件方案的优势

• 硬件控制完全集成在软件中（无需在设备间切换）
• 图像自动导入软件（无需手动导入）
• 自动生成测试报告

随附清单

• GRITSCAN 硬件与软件（USB 记忆棒）
• USB 3.0 A/B 数据线
• 带欧式电源线的电源适配器
• 适用于 > DIN A5 样品的插片
• 标准校准用校准板
• 适用于最大 30 mm 样品厚度的校准薄膜
• 使用说明书

标准

• EN ISO 20567-1
• EN ISO 21227-2 附录 A

特性 / 技术规格

• 订货号：24850131
• 型号：GRITSCAN
• 重量：约 12 kg
• 电源：100 - 240 V AC，50/60 Hz
• 最大样品厚度：30 mm（平面）
• 最大样品尺寸：210 x 300 x 30 mm
• 外形尺寸（外部）：约 320 x 420 x 575 mm（宽 x 深 x 高）
• 便携 / 固定：固定
• 系统要求：i5 或同等处理器；PC 连接 USB 3.0；操作系统 Windows 7 及以上（32/64 位）；8 GB RAM；显示器分辨率至少 1280 x 800 px
• 标准样品尺寸：150 x 100 x 1 mm
