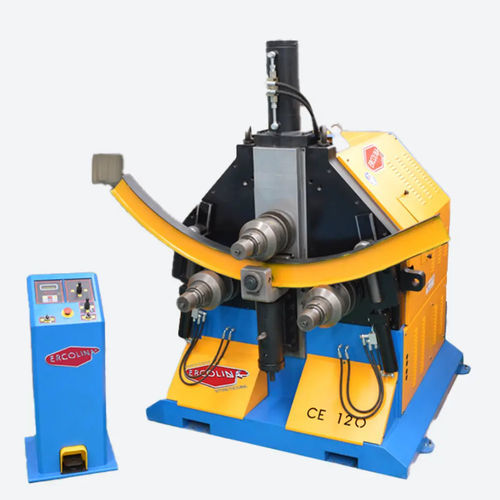

液压折弯机 CE120H3-RLI电动脚踏式管道
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 液压, 电动, 脚踏式
- 所处理的产品
- 管道
- 滚轮数量
- 3驱动辊
- 方向
- 卧式, 垂直
- 控制器类型
- 带数码辅助, 数字
- 组合功能
- 成形
- 其他特性
- 精准, 滚压, 通用, 高效率
- 管直径
70 mm
(2.76 in)- 弯曲力度
360 kN
- 辊筒直径
31 cm
(12 in)- 整体长度
180 cm
(71 in)- 整体宽度
220 cm
(87 in)- 总高度
170 cm
(67 in)- 重量
2,800 kg
(6,173 lb)- 电压
220 V, 380 V, 440 V, 480 V
- 总功率
2 kW, 7.6 kW
(2.7 hp, 10.3 hp)
产品介绍
概述
CE120H3-RLI 环形滚压机为三驱动辊弯曲系统，适用于成形环件及圆柱形截面件。机床配备轴径 100 mm 的主轴，单体钢制机架与电焊结构，机身采用铸铁 GS500，以保证在加工大截面型材时的刚性。可选侧导向系统。
最小外径
⌀ 70 x 1.5 mm
主要特性
技术参数（表）
轴径：100 mm
工作辊标准直径：310 mm
推力辊最大行程：300 mm
主轴转速：6 rpm
独立驱动辊数量：3（光面）
电压：380/220/440/480 V
电机：3 x 1.85 kW
液压站电机：2 kW
机身材料：铸铁 GS500
活塞推力：360,000 N
机床工作面：水平与垂直
上辊调节：液压
显示：数字
机床底座：电焊钢结构
可存储程序数：8
脚踏电控：有
外形尺寸（宽x深x高）：1800 x 2200 x 1700 mm
重量：2800 kg
其他可选型号（简述）
CE120HR3-RLI — 液压三驱动辊 — 三相电
特性 / 技术规格
CE120H3-RLI 环形滚压机为三驱动辊弯曲系统，适用于成形环件及圆柱形截面件。机床配备轴径 100 mm 的主轴，单体钢制机架与电焊结构，机身采用铸铁 GS500，以保证在加工大截面型材时的刚性。可选侧导向系统。
最小外径
⌀ 70 x 1.5 mm
主要特性
- 轴径 100 mm
- 高重复精度
- 高模数截面，确保最小挠度下的高性能
- 单体钢制机架
- 电焊结构
- 锻造、经螺纹处理的主轴，可实现微米级滚轮调节，减少垫片使用
- 经热处理的防划伤工作辊
- 快速换刀系统
- 中央辊电子位置读取（可编程触控板）确保高重复精度
- 编程简单直观
- 维护量低
- 可进行垂直和水平弯曲
- 每台机器均含通用工具套件
- 低压遥控带脚踏
- 直线轴导向系统
技术参数（表）
轴径：100 mm
工作辊标准直径：310 mm
推力辊最大行程：300 mm
主轴转速：6 rpm
独立驱动辊数量：3（光面）
电压：380/220/440/480 V
电机：3 x 1.85 kW
液压站电机：2 kW
机身材料：铸铁 GS500
活塞推力：360,000 N
机床工作面：水平与垂直
上辊调节：液压
显示：数字
机床底座：电焊钢结构
可存储程序数：8
脚踏电控：有
外形尺寸（宽x深x高）：1800 x 2200 x 1700 mm
重量：2800 kg
其他可选型号（简述）
CE120HR3-RLI — 液压三驱动辊 — 三相电
特性 / 技术规格
- 最小可接受外径：⌀ 70 x 1.5 mm
- 轴径：100 mm
- 标准辊 Ø：310 mm
- 推力辊行程上限：300 mm
- 主轴转速：6 rpm
- 3 个独立的光面驱动辊
- 主电机：3 x 1.85 kW；液压单元电机：2 kW
- 支持电压：380/220/440/480 V
- 机身材质：铸铁 GS500
- 额定活塞推力：360,000 N
- 支持水平和垂直弯曲功能
- 上辊液压调节及可编程触控板数字控制
- 电焊钢底座
- 8 个可存储程序与脚踏电控
- 尺寸与重量：1800 x 2200 x 1700 mm — 2800 kg
