液压折弯机 CE70H3DP管道用于管道3驱动辊
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 液压
- 所处理的产品
- 管道, 用于管道
- 滚轮数量
- 3驱动辊
- 方向
- 卧式, 垂直
- 控制器类型
- 带数码辅助
- 组合功能
- 成形
- 其他特性
- 精准, 通用, 3相, 双独立调节
- 管直径
70 mm
(2.76 in)- 辊筒直径
26 cm
(10 in)- 整体长度
90 cm
(35 in)- 整体宽度
138 cm
(54 in)- 总高度
120 cm
(47 in)- 重量
1,600 kg
(3,527 lb)- 电压
220 V, 380 V, 440 V, 480 V
- 总功率
2 kW
(2.7 hp)- 管直径
70 mm
(2.8 in)
产品介绍
概述

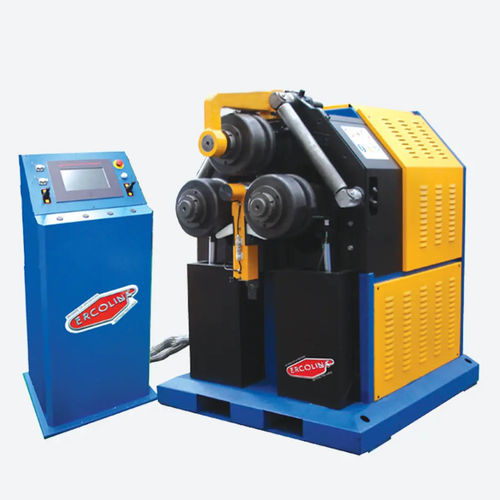

CE70H3DP 环形滚压机为液压倾斜式，配备三个独立驱动辊，随机提供一套通用辊。球墨铸铁结构与高刚性部件可用于成形大截面型材；侧向导向系统可按需配置。
特点
最小外径（产品属性）
⌀ 70 x 1.5 mm
技术参数
其他可用型号
CE70H3DP 环形滚压机为液压倾斜式，配备三个独立驱动辊，随机提供一套通用辊。球墨铸铁结构与高刚性部件可用于成形大截面型材；侧向导向系统可按需配置。
特点
- 轴径：70 mm
- 适合批量生产的高重复性
- 球墨铸铁结构
- 材料可从两侧进料
- 高强度合金钢轴，带螺纹以实现辊的微米级调节
- 可选中央辊加固支撑
- 通过轴的独立运动实现对称和非对称弯曲
- 下部辊轴的独立运动可减少加工废料和短直段
- 触摸屏控制，支持 USB 存储选项
- 低压遥控和“安全开关/死手”操纵杆装置
- 包含通用工具组合
最小外径（产品属性）
⌀ 70 x 1.5 mm
技术参数
- 轴径：70 mm
- 标准工作辊直径：260 mm
- 推进辊最大行程：NO
- 轴转速：4.8/3 rpm
- 独立驱动辊数量：3 光面
- 电压选项：220/380/440/480 V
- 电机：3 x 1.1 kW
- 液压单元电机：2 kW
- 活塞推力：2 x 70,000 N
- 机床工作面：水平和垂直
- 上辊调节：液压
- 显示：触摸屏（含 USB 存储选项）
- 机床底座：电焊钢结构
- 可记忆程序数：8
- 脚踏电控：是
- 尺寸：900 x 1380 x 1200 mm
- 重量：1600 kg
其他可用型号
- CE70H3DP — 液压 3 驱动辊 倾斜 — 三相
- CE70H3DPNC2 — 液压 3 驱动辊 可变速 – 4 变频器 倾斜 — 三相
- CE70H3DPCNC3 — 液压 3 驱动辊 与侧向矫直装置 — 三相
PDF产品目录
该产品还没有PDF产品手册
查看Ercolina的所有产品目录
