剩余电流动作断路器 / 差分 RCCB series

漏电AC/DC交换频率

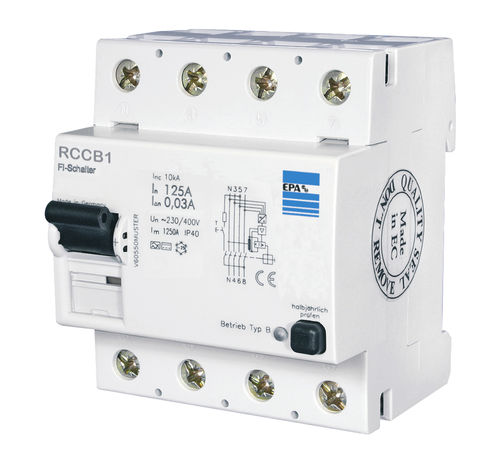

EPA RCCB B1 和 RCCB B2 型交直流敏感型剩余电流断路器用于 50 赫兹交流系统中的电子设备，如变频器、不间断电源 (UPS)、开关模式电源、相角控制器（软启动器）和晶闸管控制器。现代电力电子设备，如变频器和交直流转换器，在输出端产生双极性脉宽调制电压，其开关频率最高可达 20 kHz。一旦发生故障，除了 50 赫兹交流和脉冲直流残余电流外，这些资源还会产生平滑直流残余电流和混合频率残余电流（在变频器中，例如开关频率和输出频率）。市面上具有交流或 A 跳闸特性（根据 IEC 60755）的残余电流断路器无法正确捕捉此类残余电流，因此无法保证残余电流断路器的正确跳闸。 交流/直流敏感型剩余电流断路器（B / B+ 型） 具有与电子设备（如变频器）一起使用的特殊特性 可检测脉动和平稳的直流故障电流 检测低频至高频交流故障电流，提供最佳的人身和防火保护 此外，如果同时存在平滑的直流剩余电流，即使交流或 A 型剩余电流断路器在交流剩余电流或 50 赫兹脉动直流故障电流的情况下正常触发，也会受到不利影响，甚至无法触发。串联 EPA RCCB1.A 和 EPA RCCB2.A 型剩余电流断路器的故障电流为 50 赫兹、
