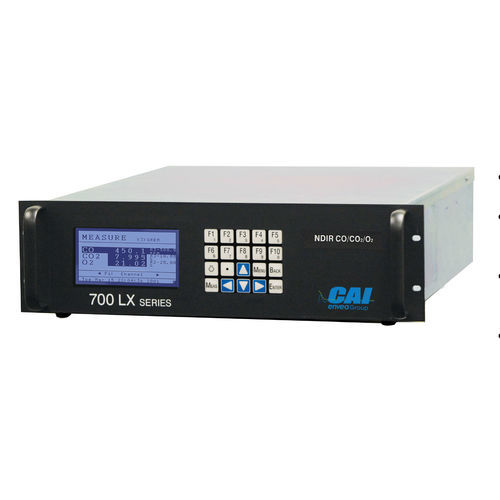

气体分析仪 700 LX

工艺流程浓度红外吸收

概述
ENVEA 700 LX NDIR 分析仪基于气体的红外吸收特性进行测量。仪器采用调制红外光束与双腔微流检测器，以提供对红外活性气体的稳定、可重复的浓度测量；氧气采用顺磁或燃料电池技术测量并以百分比显示。

测量原理
调制的红外光束通过采样池，样品气体吸收部分能量。衰减后的光束进入装填有目标气体的双腔微流探测器，腔体间的压力差产生微小流量，由微流传感器检测并转换为输出信号。O₂ 使用顺磁或燃料电池传感器测量并以百分比显示。

特点与优势

• IR 测量范围从低 ppm 到满量程 100%；O₂ 范围从 0–1%（顺磁）到 0–100%
• 多组分能力：最多 3 个 IR 通道或 2 个 IR 通道加 O₂
• 自动校准与自动量程选择
• 响应时间快，带温度和压力补偿
• 基于 Linux 的坚固操作系统
• 通过 RS‑232、TCP/IP 或数字输入实现远程控制与监测
• 完整诊断功能及标准输出（电压、电流、RS‑232 AK、TCP/IP、MODBUS 或 AK 协议）

选项

• 内部取样泵
• 取样流量控制
• 多路取样流
• 19 英寸机架安装导轨

主要应用

• 燃烧效率监测
• 工艺气体分析
• 燃料电池分析
• 透平/发电机的反馈控制
• 人员安全监测
• 车辆排放测试

认证 / 合规

• 符合 UL 61010-1（经 CAN/CSA C22.2 No. 61010.1 认证）
• 符合美国 EPA 要求：40 CFR PART 1065
• 符合 ECE R49‑06

技术特性 / 规格

• 测量气体：CO、CO₂、CH₄、SO₂、NO（NO 可通过外部 NOx 转换器获得）与 O₂
• O₂ 范围：0–1%（仅顺磁）至 0–100% FS，四个可配置量程
• IR 分析方法：非分散红外（NDIR）
• 检测器类型：微流（二腔）
• NDIR 范围比：10:1
• 分辨率：通常为 0.1% FS
• 重复性：<0.5% FS
• 线性度：<1.0% FS（出厂校准范围）
• 准确度/精度：通常 <1% FS
• 噪声：<1% FS
• 零点/量程漂移：24 小时内 <1% FS
• 零点/量程调整：通过前面板、TCP/IP、RS‑232 或数字输入
• 样品流量：0.5–2.0 L/min
• 样品温度：最高 50 °C（无凝结）
• 环境温度：5–40 °C
• 尺寸（高×宽×深）：134 × 483 × 584 mm
• 重量：13.6–20 kg（视配置而定）
