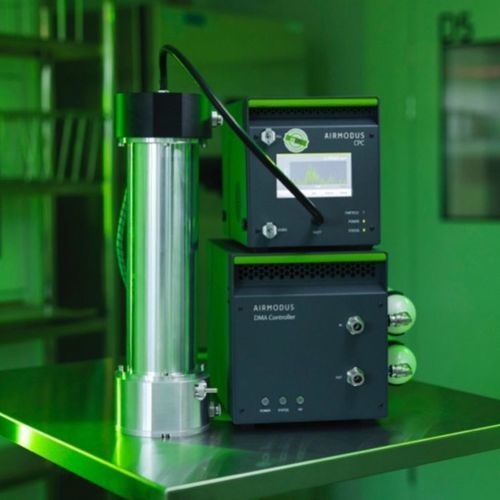

冷凝式纳米粒度分析仪 A-SMPS

实验室台式

概述
Airmodus A‑SMPS 是一款由 Hauke 型 DMA 与 Airmodus CPC 组合而成的扫描式电迁移率粒径谱仪（SMPS），采用完全透明的开源反演算法测量气溶胶颗粒的数浓度粒径分布。系统支持连续覆盖（可与 A12 nCNC 无缝扩展），并按 CEN/TS 17434 的要求设计；ACTRIS 白名单正在申请中，且在保修期内承诺完成批准。

CPC 探测器选择

• A20‑CEN bCPC：符合 ACTRIS + CEN（标称 10 nm）
• A30‑CEN：符合 CEN 的紧凑型替代（标称 10 nm）
• A20‑UF：下限扩展至约 5 nm（SMPS 范围以下存在 S 型响应曲线，但对测量影响可忽略）

功能与优势

• 开源反演算法，数据处理透明可追溯
• 单一 DMA 柱覆盖 5–1000 nm（取决于所选 CPC）
• 闭环鞘气流设计 — SMPS 平台无需外部真空泵
• 与雾化器配合可实现 CCN 仪器的现场校准
• 使用兼容 CPC 时可满足 CEN/TS 17434 要求
• ACTRIS 白名单申请支持 — 在保修期内保证审批
• 与 A12 nCNC 联用可无缝扩展至 >1 nm
• 支持多种 CPC 配置以满足不同测量需求

应用场景
适用于实验室研究和户外观测站点。与 A12 nCNC 联用时，A‑SMPS 可实现从 >1 nm 到 1000 nm 的连续粒径分布测量。与气溶胶发生器组合使用时，还可作为 CCN 仪器的现场校准系统。

技术信息（概览）
测量范围：5–1000 nm（取决于所选 CPC）；CEN 合规范围：10–800 nm。
浓度（校准）：0–100,000 #/cm³（单计数）；根据 CPC 型号可达 500,000 #/cm³。总可测浓度上限达 10^7 #/cm³。
样品流量：1 L/min（默认）；其他流量取决于 CPC。
鞘气流量：2–15 L/min（闭环控制）。
DMA 类型：Hauke 型（“ACTRIS 模型”），支持垂直或水平运行。
高压源：5–10,000 V，支持正负极性。
工作液：依据 CPC 而定（丁醇或丙二醇）。
样品条件：压力 70–105 kPa；相对湿度 0–95%（无冷凝）。
环境条件：温度 15–35°C；压力 70–105 kPa；相对湿度 0–95%（无冷凝）。
通讯接口：模拟输入/输出（BNC 0–10 V）；脉冲输出（BNC）；USB Type B。
软件：Airmodus MultiLogger One4All，包含开源反演算法。
兼容 CPC：A20‑CEN、A30‑CEN、A20‑UF、A20‑HF、A23。
外部真空：SMPS 平台采用闭环控制，无需外部真空；CPC 单元需自带真空源。
电源：外部适配器 100–240 VAC 50/60 Hz，最大 220 W；输出 12 VDC，21 A。
尺寸与重量：465 × 350 × 465 mm（H×W×L）；24.0 kg（系统含 CPC）。可按需提供 19 英寸机架版本。
中和器：SMPS 测量需配置中和器。可选 Ni‑63 95 MBq（标准）或 X‑ray 4.9 kV（开发中）；中和器需单独购买。
运输条件：温度 0–40°C；相对湿度 <95% 非冷凝。要求干燥并保持直立运输。

认证与批准

• 符合 CEN/TS 17434（配备 A20‑CEN 或 A30‑CEN 探测器时）
• ACTRIS 白名单申请中 — Airmodus 承诺在保修期内完成批准

技术规格

• 型号：A‑SMPS
• 制造平台：Airmodus
• 粒径测量：5–1000 nm（取决于 CPC）；CEN：10–800 nm
• 样品流量：1 L/min（默认）
• 鞘气流量：2–15 L/min（闭环）
• 计数浓度：最高至 10^7 #/cm³（总）；0–100,000 #/cm³（单计数）
• DMA 类型：Hauke 型（ACTRIS 模型）
• HV 范围：5–10,000 V（±）
• 工作液：丁醇或丙二醇
• 接口：Analog I/O（BNC 0–10 V）、Pulse out（BNC）、USB Type B
• 软件：Airmodus MultiLogger One4All
• 电源：100–240 VAC 50/60 Hz，最大 220 W；输出 12 VDC 21 A
• 尺寸（H×W×L）：465 × 350 × 465 mm；重量：24.0 kg（含 CPC）
• 中和器：Ni‑63 95 MBq（标准）或 X‑ray 4.9 kV（选项）
