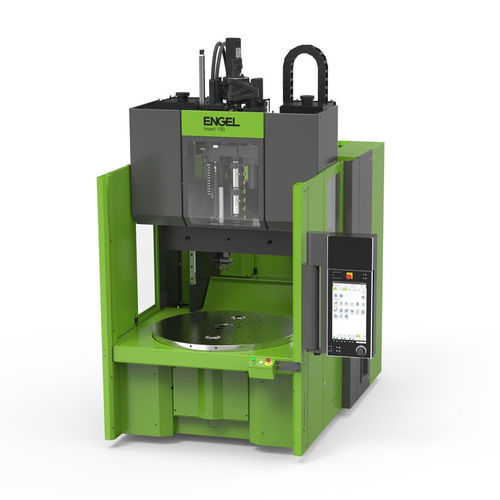

立式注塑机 insert series

伺服液压热熔塑料旋转台式

概述
ENGEL insert 系列是针对嵌件包封注塑设计的立式注塑机家族。机器概念可根据生产需求进行配置：立式或卧式注射单元、单工位、滑台或转盘、多色选项及广泛的自动化集成。该系列提供符合人体工程学的模具操作通道、出色的注射性能与精确的模温控制选项。

主要功能与优势

• 机器类型：立式注塑机（insert 系列）。
• 驱动：伺服液压驱动，提供 ecodrive 选项以提高能效并降低热/噪声排放。
• 锁模单元：为立式安装设计，保证受力均匀和高平行度，适用于多腔模具。
• 注射单元：可立式或卧式安装；先进的筒体冷却与优化螺杆几何确保可靠的塑化和注射性能。
• 模具通道与搬运：符合人体工程学的工作高度与宽敞的搬运空间；可选单工位、滑台或转盘以匹配不同自动化方案。
• 自动化：通过 CC300 控制概念实现机器人及外围设备的集中集成与控制。
• 模温控制：冷却管可从模具上下任一侧布置，优化温度控制并减少废品率。
• 应用示例：嵌件包封、LSR 密封件、传感器外壳、燃料电池组件（GDL 包封）、organo-sheet 及其它技术注塑件。

亮点 / 特性与优势

• 高度可配置的机器概念与丰富选配（立式/卧式注射单元、多色、滑台/转盘、特殊自动化等）。
• 立式注射单元版本占地小，适合空间受限工厂布局。
• ecodrive 伺服液压驱动实现能效生产（智能泵控降低能耗与冷却水使用）。
• 便于人工操作的模具室设计，便于维护与手工搬运。
• 集成 CC300 控制系统，支持现代操作逻辑并实现机器人/外围设备一体化。
• 注射单元多样化以保证出色的注射与塑化性能。

可用机型 / 数据

• 机器类型：立式。
• 驱动：伺服液压（可选 ecodrive）。
• 锁模力：< 3,000 kN（视具体型号而定）。
• 可配置为 insert H 系列与 insert V 系列（多种尺寸可选）。

技术规格

• 系列名称：insert（立式嵌件包封注塑机）。
• 控制：CC300 控制系统（集成控制概念，支持机器人与外围设备整合）。
• 驱动方案：伺服液压；可选 ecodrive 以节能。
• 注射单元：可立式或卧式安装；先进的筒体冷却；优化的螺杆几何结构。
• 锁模单元：立式设计，保证均匀受力与高板平行度，适合多腔/多模具包封。
• 典型锁模力范围：小于 3,000 kN（依型号而定）。
• 模温控制：支持上/下进水或管路布置以优化温控设计。
• 自动化支持：易于集成滑台、转盘、机器人（及复杂自动化）；外围设备可在控制系统内集成。
• 适用材料/工艺：热塑性塑料、多料/多色工艺、液态硅胶（LSR）等。
