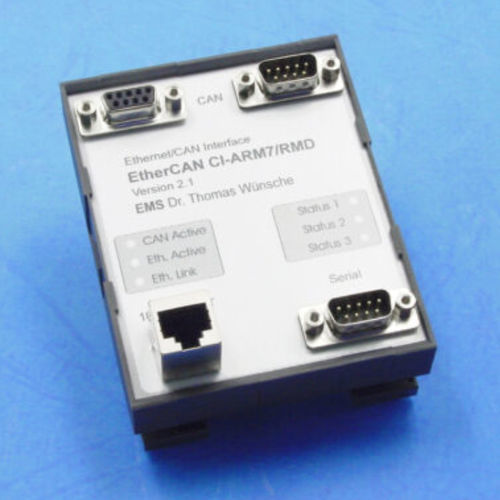

CAN网关 EtherCAN CI-ARM7 series

通信工业以太网

以太网/CAN 网关 EtherCAN CI-ARM7 可在 CAN 网络和以太网系统之间传输数据。作为一款带有以太网接口的通用 CAN 接口，EtherCAN CI-ARM7 独立于内部数据总线，因此可与各种不同的工作站（PC、Mac、UNIX-workstation）配合使用。EtherCAN CI-ARM7 包括一个带有 80 Mhz 时钟的 Nuvoton NUC740A（ARM7 内核）和一个 Linux 操作系统。此外，该设备还有 16 MB SDRAM 和 2 MB 闪存。与 CAN 总线的连接由恩智浦 SJA1000 型 CAN 控制器完成，支持 CAN 协议 2.0A 和 2.0B。主机与 EtherCAN CI-ARM7 之间的通信协议已记录在案并公开。 带有 CAN 控制器 NXP SJA1000 的微控制器 Nuvoton NUC740A 用于配置设备的串行接口 用于 Windows 7/8.x/10/11 和 Linux 的免费开发工具包 EtherCAN CI-ARM7 包括一个 CAN 段，由 D-Sub9 型公头和母头插头连接，插针分配符合 CiA DS-102 标准。此外，EtherCAN CI-ARM7 还包括一个以太网连接器（RJ45，10/100 MBit/s）和一个串行连接器（D-Sub9）。
