铝制型材固定元件 94-200 series

镀锌钢双直角

定义

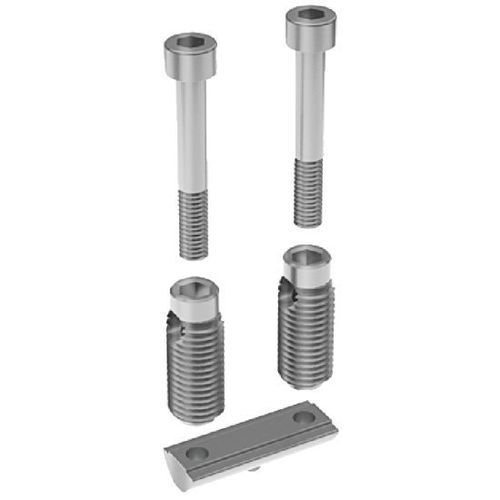

双重自动固定件由2个自攻套、2颗内六角螺钉和一根双槽条组成，用于快速且可靠地将两根铝型材以直角连接在一起。

材质

• 镀锌钢。

版本

• 双重版本：用于 I 型铝型材的 90° 连接。
• 另有单一版本（钢或不锈钢），用于 B 型或 I 型型材的 90° 连接，以及用于端对端连接的自动接头。

尺寸范围
适用于具有 8 mm 槽的型材。

用途

• 可实现两根铝型材的快速且牢固的 90° 连接。
• 由于自攻套具有自攻螺纹，无需预先加工或钻孔。

安装

• 将自攻套从将与第二根型材接触的一端旋入第一根型材的两条相对槽中。
• 将双槽条滑入第二根型材的槽中至连接位置。
• 将螺钉插入自攻套并拧紧于双槽条上，以组装两根型材。

其他可用版本

• 单一自动固定（钢或不锈钢，系列 94-200）。
• 用于端对端连接的自动接头（钢或不锈钢，系列 94-202）。

订购示例
EXAMPLE OF ORDER: 94-2003-8-40

技术规格

• 系列：94-200
• 商用名称：双重自动固定件
• 功能：铝型材（I 型）90° 组装
• 材质：镀锌钢
• 兼容槽宽：8 mm
• 参考示例：94-2003-8-40；94-2003-8-80；94-2004-8-40；94-2004-8-80
• 兼容型材形状：I（具体参考可为标准 / ESD 版本）
• 型材尺寸（mm）：40 或 80（视参考而定）
• d1 (mm)：12（视参考而定）
• l1 (mm)：31（视参考而定）
• l2 (mm)：26.4 或 66.4（视参考而定）
• s1 (mm)：5
• s2 (mm)：6
• 随货螺钉：M6x40
• 典型用途：在无需机械加工的情况下快速组装铝框架。
• 变体及示例属性：
  • 94-2003-8-40 — 标准，I 型，槽 8，型材 40，d1 = 12 mm，l1 = 31 mm，l2 = 26.4 mm，s1 = 5 mm，s2 = 6 mm，螺钉 M6x40。
  • 94-2003-8-80 — 标准，I 型，槽 8，型材 80，d1 = 12 mm，l1 = 31 mm，l2 = 66.4 mm，s1 = 5 mm，s2 = 6 mm，螺钉 M6x40。
  • 94-2004-8-40 — ESD，I 型，槽 8，型材 40，d1 = 12 mm，l1 = 31 mm，l2 = 26.4 mm，s1 = 5 mm，s2 = 6 mm，螺钉 M6x40。
  • 94-2004-8-80 — ESD，I 型，槽 8，型材 80，d1 = 12 mm，l1 = 31 mm，l2 = 66.4 mm，s1 = 5 mm，s2 = 6 mm，螺钉 M6x40。
