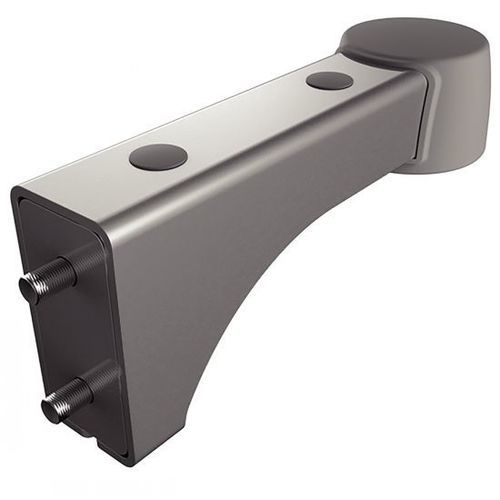

铝制支撑臂系统 94-1500-8

钢

产品
万向脚轮支撑臂，型号 94-150。提高稳定性并防止冲击；轻微弧度使万向脚轮可360°旋转。

材料

• 支撑臂：钢材，铝色覆膜处理。
• 1 个缓冲块：TPE 塑料，70 Shore A，灰色（RAL 7042）。
• 2 个螺钉 ISO 7380 - M8x16，镀锌钢。
• 1 个螺钉 DIN 7991 - M12x25，镀锌钢。
• 2 个塑料盖，灰色（RAL 7042）。

用途
支撑臂可提高万向脚轮的稳定性并防止冲击；允许脚轮360°旋转。

安装
支撑臂可侧装、横向安装或正面安装。正面安装时，型材中央孔需为 M8 螺纹。

订购示例
参考号：94-1500-8

可用性 / 价格
可用性（参考号 94-1500-8）：4 到 8 天。
网站显示价格：NC

技术参数 / 规格

• 系列 / 型号：94-150
• 功能：万向脚轮支撑臂（360° 旋转）
• 材料：钢，铝色覆膜处理
• 缓冲块：1 x TPE 70 Shore A，灰色（RAL 7042）
• 随附紧固件：2 x ISO 7380 M8x16（镀锌钢），1 x DIN 7991 M12x25（镀锌钢）
• 盖帽：2 个塑料盖，灰色（RAL 7042）
• 安装：侧装、横向或正面（正面安装需 M8 螺纹）
• 供应商示例参考：94-1500-8
• 指示可用性：4 到 8 天
• 指示价格：NC
• 形状：I
• 槽号：8
• d1 (mm)：64
• d2：M12
• d3：M8
• l1 (mm)：202
• l2 (mm)：40
• l3 (mm)：170
• l4 (mm)：50
• l5 (mm)：35
• l6 (mm)：185
• l7 (mm)：12
• h1 (mm)：80
• h2 (mm)：45
• h3 (mm)：32
• h4 (mm)：28
• h5 (mm)：40
• h6 (mm)：20
