铝制型材固定元件 94-200 series

用于铝制型材钢不锈钢

定义

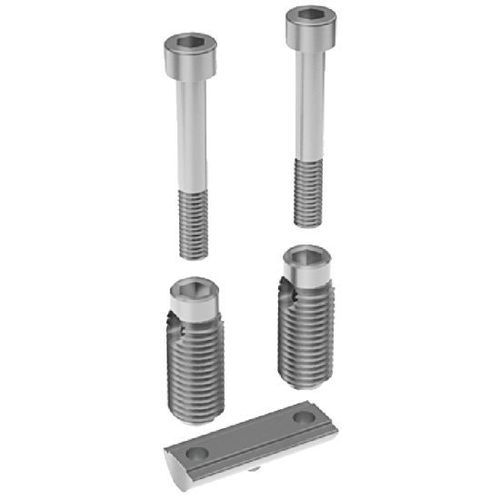

双自动固定件（系列94-200）是一种装配附件，由2个自攻套、2颗内六角螺钉和一根双连接条组成，用于快速且可靠地将两个铝型材以90°角连接在一起。

材质
- 镀锌钢材。

版本

• 双联版本：用于 I 型铝型材的90°连接。
• 单联型号可选（钢或不锈钢），用于 B 型或 I 型型材的90°连接。
• 可选端对端连接型号。

尺寸范围
- 适用于槽宽8 mm的型材。

用途
- 可快速、牢固地将两个铝型材在90°处固定。
- 由于自攻螺纹，无需预先钻孔。

安装

• 从将与第二型材贴合的一端起，将自攻套旋入第一个型材的两个相对槽内。
• 将双连接条滑入第二个型材的槽内至连接位置。
• 将螺钉插入自攻套并拧紧至连接条上，完成两型材的组装。

其他可选版本
- 根据配置可提供钢或不锈钢版本。
- 提供用于端对端连接的自动连接件。

订购示例
订购示例：货号 94-2003-8-40

特性 / 技术规格

• 型号 / 系列：94-200
• 型材形状：I（双联）
• 槽宽：8 mm
• 材质：镀锌钢
• 固定件：2个自攻套 + 2颗内六角螺钉 + 双连接条
• 安装：无需钻孔（自攻）
• 可用变体（示例）：
• 94-2003-8-40 — 标准 — 型材 40 mm — d1 = 12 mm — l1 = 31 mm — l2 = 26.4 mm — s1 = 5 mm — s2 = 6 mm — 螺钉 M6x40 — 交货期参考：4–8 天
• 94-2003-8-80 — 标准 — 型材 80 mm — d1 = 12 mm — l1 = 31 mm — l2 = 66.4 mm — s1 = 5 mm — s2 = 6 mm — 螺钉 M6x40 — 交货期参考：4–8 天
• 94-2004-8-40 — ESD — 型材 40 mm — d1 = 12 mm — l1 = 31 mm — l2 = 26.4 mm — s1 = 5 mm — s2 = 6 mm — 螺钉 M6x40 — 交货期参考：4–8 天
• 94-2004-8-80 — ESD — 型材 80 mm — d1 = 12 mm — l1 = 31 mm — l2 = 66.4 mm — s1 = 5 mm — s2 = 6 mm — 螺钉 M6x40 — 交货期参考：4–8 天
