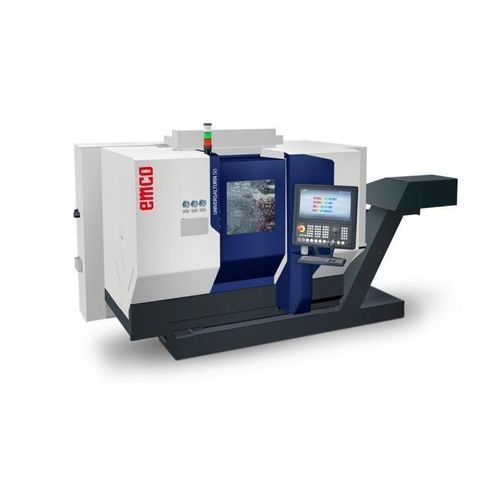

CNC数控车床 turn 50

通用刚性VDI 30

产品概述: - EMCO UNIVERSALTURN 50 – 通用车床，精确且强大！ - 全新、完全修订的模块化系统和基本设计 - 出色的基本稳定性 - 最佳振动阻尼 - 最大切削效率 - 高灵活性 - 符合人体工程学的设计 - 最大精度 - 高质量的通用车削、钻孔和铣削 – 即使是批量为1的情况下 技术数据: 工作区域 - X/Y/Z行程: 175 / +40 - 40 / 510 mm - 棒材直径: 50 / 50.8 mm - 主轴孔径: 59 mm - 最大车削直径: 200 mm - 床身摆动: 430 mm - X/Y/Z快速移动速度: 24 / 10 / 30 / 30 m/min (X/Y/Z/Z2) - X/Y/Z进给力: 4000 / 4000 / 6000 N 主轴 - 最大速度: 6,200 rpm - 主轴鼻: DIN 55026 KK5 - 最大扭矩: 71 / 143 Nm (皮带驱动 M+MY) / 105 / 147 Nm (直接驱动 SMY) 副主轴 - 最大速度: 6,200 rpm - 主轴鼻: DIN 55026 KK5 - 最大扭矩: 105 / 147 Nm (直接驱动 SMY) 刀塔 - VDI尺寸: VDI 30 (M+MY) - 工具数量: 12 - 驱动工具: 6 - 最大速度: 5,000 rpm - 最大驱动功率: 4 kW - 最大扭矩: 16 Nm 刀塔2 - VDI尺寸: BMT45P - 工具数量: 12 - 驱动工具: 12 - 最大速度: 0-12,000 rpm - 最大驱动功率: 8.8 kW - 最大扭矩: 21 Nm 一般数据 - 尺寸 (长x宽x高): 3320 x 2350 x 2100 mm (M+MY) / 3500 x 2600 x 2100 (SMY) 亮点: - 高精度车削中心，用于高效的完整加工，适用于直径达51 mm的棒材 - 集成Y轴，用于扩展铣削和最大加工多样性 - 高动态驱动系统，实现快速加工周期和最大精度 - 紧凑的副主轴，用于精确的后侧加工，无需额外的重新夹紧 - 强大的刀塔，最多可容纳12个驱动工具位置 - 可扩展的自动化解决方案 – 从集成的旋转装载机到龙门系统 - 稳定的铸造机床床身，提供最大刚性、阻尼和工艺可靠性 - 绝对测量系统，实现最大重复精度，无需参考点归位 - 使用SINUMERIK ONE进行直观操作 – 从2026年起可选配FANUC 0i plus控制 - 完美协调的机床概念，适用于机械工程、汽车、医疗技术、国防等应用 - 制造于欧洲中心 版本: - UNIVERSALTURN 50 M: 精确车削和简单钻孔/铣削操作的理想解决方案。 - UNIVERSALTURN 50 MY: 另外配备集成的60° Y轴，提供更大的灵活性和扩展的铣削应用。 - UNIVERSALTURN 50 SMY: 顶级型号，主轴和副主轴均采用直接驱动，BMT刀塔配备直接驱动和Y轴，适用于单次操作中的高要求完整加工。 软件/控制: - Sinumerik ONE with Operate: 通用且灵活的CNC系统，适用于几乎所有技术。在动态、精度和网络集成性方面设定标准。 - EMCONNECT数字流程助手作为标准配置。允许通过单击在应用程序和控制系统之间切换。所有生产相关数据都可以全屏或侧边栏视图显示。 - 数字孪生是CNC控制的一个组成部分，将虚拟和实际控制合并，以减少产品开发和上市时间。 - 改进的网络和数据通信能力。 - 显著提高的CNC性能和更短的非生产时间。 - 通过集成的SIMATIC S7-1500F PLC完全集成到TIA门户中。
