概述

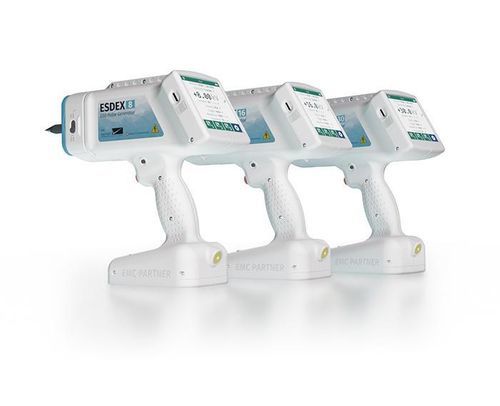

全新 ESDEX 系列是由 EMC PARTNER 设计和制造的模块化紧凑型 ESD 发生器/模拟器（ESD 枪）。作为 ESD3000 的下一代产品，专为人体工程学、直观操作、灵活性和高性能而设计。该系列提供 8 kV、16 kV 和 30 kV 版本，并支持多种可互换 RC 网络，以满足 IEC 61000-4-2、ISO 10605、RTCA DO-160 和 MIL-STD-461 等国际标准的要求。

主要特性

• 模块化架构，支持可更换的 RC 模块和测试尖端
• RC 模块自动识别
• 符合人体工程学的平衡手枪设计，配备低阻抗圆形触发器和可编程侧键
• 集成尖端 LED，用于精确识别被测设备（EUT）接触点
• 大型 4" 电容式触控屏，便于直观控制和清晰读取
• 可充电电池：最长约 12 小时运行；快充（USB-C）约 80 分钟充至 80%
• USB-C 与 SD 卡连接，用于快速充电、数据传输、报告生成及固件/设置交换
• 提供免费固件更新及免费软件用于数据传输、配置管理和报告
• Fire 模式（空气放电）支持高达 500 Hz 的重复脉冲
• bleed-off 放电功能，在每次脉冲后释放残余能量
• 自检例程覆盖充电电压、放电继电器和内部放电回路，并可存储/报告结果
• 降低近距效应并采取措施减少非意图辐射发射

型号

• ESDEX8 — 8 kV ESD 发生器/模拟器，固定 150 pF / 330 Ω RC 网络。适用于研发和开发阶段测试。
• ESDEX16 — 16 kV ESD 发生器/模拟器，支持可更换 RC 网络。适合最高 16 kV 的产品标准测试；可升级至 30 kV。
• ESDEX30 — 30 kV ESD 发生器/模拟器，支持可更换 RC 网络。适用于汽车等高电压需求及大型实验室。

应用
ESDEX 系列覆盖广泛应用领域：工业（IEC 61000-4-2）、汽车（ISO 10605）、国防（MIL-STD-461）、航空电子（RTCA DO-160 第25节）、电动出行及一般消费/工业电子测试。为各应用领域提供多种配件。

RC 模块（示例）
可更换的 RC/放电网络包括（部分示例）：

• NW-C150R330-B — 150 pF / 330 Ω，AD & CD 可达 30 kV，带 bleed-off（用于 IEC 61000-4-2 & ISO 10605）
• NW-C150R330 — 150 pF / 330 Ω，AD & CD 可达 30 kV，不带 bleed-off
• NW-C150R2000-B — 150 pF / 2000 Ω，AD & CD 可达 30 kV，带 bleed-off（ISO 10605）
• NW-C150R2000 — 150 pF / 2000 Ω，AD & CD 可达 30 kV，不带 bleed-off
• NW-330R2000-B / NW-330R2000 — 330 pF / 2000 Ω 可选
• NW-C330R330-B / NW-C330R330 — 330 pF / 330 Ω 可选
• NW-C150R330-F — 快速上升时间 150 pF / 330 Ω，CD 可达 30 kV，带 bleed-off
• NW-C200R50 / NW-C200R50-B — 200 pF / 50 Ω（可穿戴），AD & CD 可达 16 kV（有/无 bleed-off）

配件（部分）

• ESD-TARGET — 按 IEC 61000-4-2 / ISO 10605 要求的 2 Ω 镀金目标，包含 SMA 电缆与衰减器，最大 30 kV
• ESD VERI-TARGET / VERI-TARGET ADAPTER — 校准适配器，镀金
• ESD-VERI-V — ESD 电压测量分压器（20 GΩ，比率 1:20,000），最大输入 32 kV
• ESDEX-STAND — 碳纤三脚支架，用于 IEC 61000-4-2 / ISO 10605 测试（高度可调）
• ESDEX-GND-SUPPORT — 返回电缆拉回支架，用于波形验证（需支架）
• ESD-VCP50 — IEC 61000-4-2 纵向耦合板
• ESD-BLEEDER-CABLE (150 / 200) — 漏电电阻电缆（2 x 470kΩ），最高 30 kV
• ESDEX-H-FIELDS / ESDEX-E-FIELDS — 磁场/电场环/板，用于薄弱点分析
• ESD-HCP-AUTO / ESD-HCP-AUTO LARGE — 按 ISO 10605 的间接耦合平面（多种尺寸）
• ESDEX-BATTPACK-4C — 大容量 4 芯电池组（6900 mAh），用于延长测试

软件与报告
提供免费软件用于数据传输、加载/保存用户设置和测试、下载报告以及安装固件更新。ESDEX-TESTSUITE 选件可协助根据 IEC 61000-4-2 和 ISO 10605 创建定制测试计划和报告。报告可导出为 PDF、CSV 和 HTML 格式。

安全性与性能
ESDEX 装置具有自动 bleed-off、自检、降低近距效应的措施以及高质量组件，以确保 ESD 测试结果可靠、可重复且安全。

特性 / 技术规格

• 系列名称：ESDEX Series
• 可用电压：8 kV、16 kV、30 kV（视型号而定）
• RC 网络：多种可更换模块（示例见上）
• 支持标准：IEC 61000-4-2、ISO 10605、RTCA DO-160、MIL-STD-461
• 触发：符合人体工学的触发器 + 可编程侧键
• 显示：4" 电容式触控屏
• 连接性：USB-C 接口、SD 卡插槽、支持数据传输和固件更新
• 电池：可充电，约 ~12 小时运行，USB-C 快充约 80 分钟达 80%
• 重复模式：Air Discharge 重复脉冲最高可达 500 Hz
• 功能：自动 RC 识别、bleed-off、自检、报告（PDF/CSV/HTML）、免费固件更新
• 配件：目标、校验适配器、支架、耦合板、bleeder 电缆、场环、大容量电池组
• 设计：人体工学握把，平衡良好，集成尖端 LED
