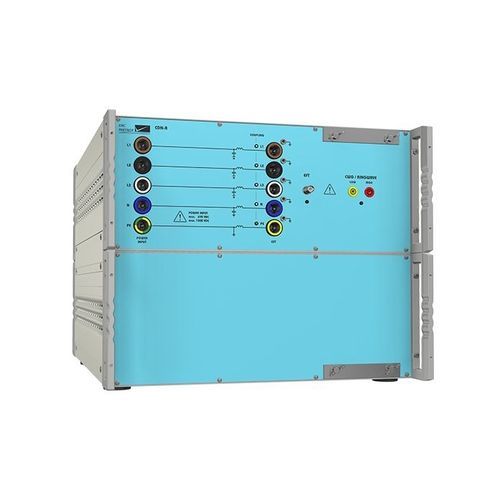

三相耦合网络 CDN-A-8-63
CDN

三相耦合网络
三相耦合网络
添加到我的收藏夹
添加到产品对比表


产品规格型号

技术参数
CDN, 三相

产品介绍

新的CDN是完全可配置的,具有惊人的选择范围,以适应最新的测试要求。EFT/Burst IEC 61000-4-4脉冲测试可以达到7kV,IEC 61000-4-5浪涌测试可以达到8kV,环波测试可以达到IEC 61000-4-12。标准型号支持EUT电压高达690 Vac(L-L),500 Vdc和电流高达63A。CDN带有多色LED耦合指示,包括用于EFT的校准适配器和一整套用于EUT和电源的连接器。标准型号可以用许多选项来补充。环形波、ANSI耦合和直流电压增加到1000Vdc或1500Vdc,可以在任何时候添加。为了便于按照最新的IEC61000-4-5浪涌标准进行测试,新的CDN系列配备了可选的范围切换,以保持波形与EUT电流的关系。当DC-DC转换器被测试时,电路中可能会出现震荡。这可以通过二极管-电阻电路来防止,也可以作为一个选项。 您的好处 - 多色的LED耦合路径指示 - 高达1500Vdc的EUT电压 - 可用于电动车和铁路测试 - 包括电缆和/或连接器 - 用于浪涌和环形波的ANSI耦合器

---

PDF产品目录
