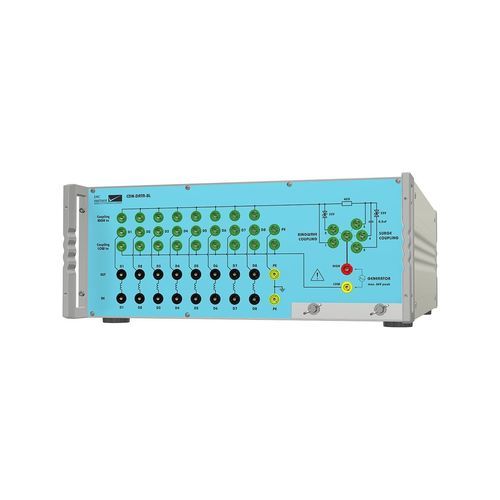

CDN耦合网络 CDN-DATA-8L

手动CDN用于浪涌（CWG）和4条不对称数据线的100kHz环波测试。差分和共模耦合。 将浪涌（CWG）和环波脉冲耦合到不对称的数据线上是IEC61000-4-5和IEC61000-4-12基本标准的要求。耦合可以根据脉冲测试类型和EUT的数据传输率来选择。浪涌耦合40欧姆，串联0.5uF电容或33V二极管。环波耦合是直接的，因为所需的耦合元件包括在环波发生器中。一个外部耦合盒可以插入90V气体放电管（GDT），用于测试更高的数据速率接口。 您的好处 - 符合IEC 61000-4-5 Ed3标准的浪涌CWG - 100kHz环波，符合IEC61000-4-12标准 - 100kHz工作带宽 - EUT电流最高可达4A - 最大测试水平6kV - 与任何EMC PARTNER测试发生器一起使用 - 用户可选择耦合元件 - 测试超出标准限制
