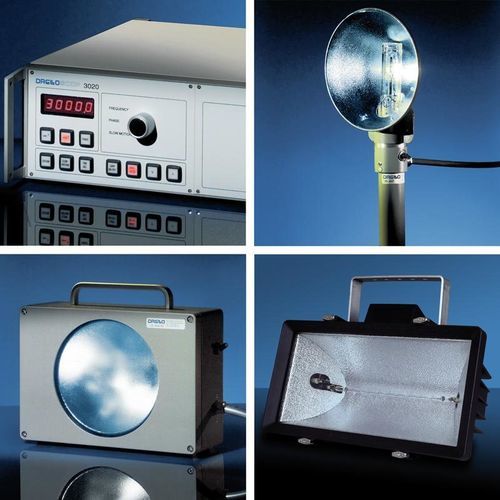

数字频闪观测器 DRELLOSCOP 3020

高强度多灯密封

概述 DRELLOSCOP 3020 – 适用于检验、振动分析、转速测量、汽蚀研究和质量控制的工业频闪仪系统。提供三种可选灯具。闪光频率可内部或外部控制，并带有输出信号以实现外部设备同步。外部触发时的慢动作功能和可调相位偏移支持精细检查与测量。

主要特性

• 三种灯具变体以适应不同工业应用（手持、耐溅、宽光束）
• 在100 cm处照度最高可达12750 lux（视灯具而定）
• 闪光频率范围可达416 Hz / 25000 min⁻¹（视灯具/模式而定）
• 支持内部和外部闪光率控制
• 慢动作（拍频）功能以提高观察效果
• 外部触发与闪光之间的相位可调（0°–360°）
• 时钟脉冲输出用于同步附加设备
• 支持主/从同步功能
• 可选遥控和RS-232接口

功能

• 通过旋钮进行内部闪光率控制
• 通过传感器（正脉冲0.5–30 Vs）或正弦电压（1–60 Vss）进行外部控制
• 触发输出（12 V正、针状脉冲）用于同步
• 外部触发时的慢动作功能与相位调节

选件

• 遥控器 3001 FB
• 用于通过ASCII命令控制的RS-232串行接口
• 多台设备之间的主/从同步（例如 DRELLOSCOP 3018）
• 在外部触发时用于获得更高频率的分频/扩频装置

灯具变体
手持灯 HL 4037

• 光强：最大12750 lux（100 cm处）
• 照明面积：Ø 约820 mm（100 cm处）
• 尺寸：手柄 Ø 40 mm，手柄长120 mm，反光罩200 mm，总长380 mm
• 重量：约1.6 kg（含6 m连接线及插头）
• 光源：石英闪光管 305-1

防溅灯 LE 4040

• 光强：最大12750 lux（100 cm处）
• 照明面积：Ø 约820 mm（100 cm处）
• 尺寸（W x H x D）：330 x 230 x 110 mm
• 重量：约6 kg（含6 m连接线及插头）
• 防护等级：IP67
• 光源：石英闪光管 305-1

防溅宽光束灯 LE 4047

• 光强：最大5300 lux（100 cm处）
• 照明面积：约2200 x 1065 mm（100 cm处）
• 尺寸（W x H x D）：465 x 185 x 250 mm
• 重量：约7.4 kg（含6 m连接线及插头）
• 防护等级：IP55
• 光源：石英闪光管 103-1

技术参数

• 控制单元 DRELLOSCOP 3020
• 电源：230 VAC，50–60 Hz（可选115 VAC）
• 功耗：最大900 W
• 尺寸含手柄（W x H x D）：450 x 133 x 375 mm
• 重量：约17 kg
• 频率范围（HL 4037 / LE 4040 / 自动模式）：0.5 – 416 Hz / 30 – 25000 min⁻¹
• 频率范围（LE 4047）：0.5 – 240 Hz / 30 – 14400 min⁻¹
• 内部控制：旋钮
• 外部控制：外部传感器，正脉冲0.5–30 Vs或正弦电压1–60 Vss
• 触发输出：12 V正，针状脉冲，内阻约1 kΩ
• 显示：5位7段，单位Hz / min⁻¹
• 相位偏移（外部触发）：0° – 360°
• 慢动作（拍频）：±5,000 Hz（外部触发）
• 闪光持续时间：10 – 25 μs
• 串行接口：RS-232（可选）
• 工作温度：0° … +50° C
• 存储温度：-20° … +70° C
• 认证：CE
