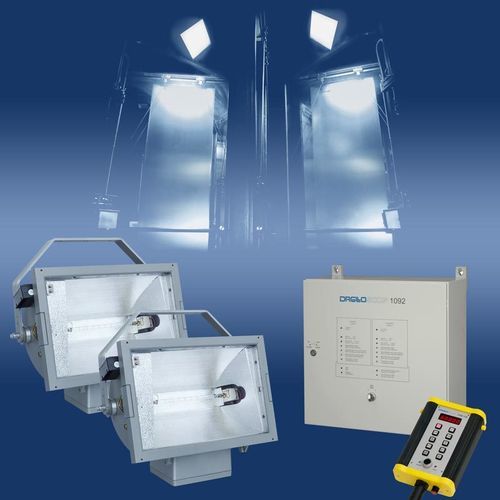

机器视觉频闪观测器 DRELLOSCOP 1092固定式高强度多灯
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 高性能, 固定式, 高强度, 110-230 V, 多灯, 密封, 用于机器视觉
产品介绍
概述
版本 / 随货清单
文档
技术参数
特性 / 规格
- 为大面积工业检测及钢铁行业设计的高光输出与宽区域照明
- 用于表面缺陷的目视质量检测与成像（例如周期性轧辊印记、啸叫痕迹、氧化皮沉积或乳化液滴）
- 坚固的防溅工业设计，适合连续运行（IP54）
- 壁挂式电子单元，带详细状态显示；配套遥控单元1090 FB（带磁性支架）
- 可选配1盏或2盏LE 4149宽光束灯；高性能石英闪光管106-1
- 闪光管无须外部通风，避免灯具内部污染
- 模块化设计，便于维护
- 闪光频率最高可达130 Hz / 7800 min-1（外部触发时，内置分频器可达2080 Hz）
- 支持内部和外部闪光率控制，可调相位、可调亮度并具备慢动作功能
- 具可配置自动关断功能
版本 / 随货清单
- 零件号 0D1109200005 - DRELLOSCOP 1092（含2 x LE 4149）:
- DRELLOSCOP 1092 电子单元
- 2 x LE 4149 灯（含安装支架）、10 m 连接电缆及插座
- 2 x 高性能闪光管 106-1
- 遥控单元 1090 FB（含15 m 连接电缆）
- 电源线 6 m
- 外部触发连接插头
- 电子外壳钥匙
- 使用手册（英文或德文）
- 零件号 0D1109200006 - DRELLOSCOP 1092（含1 x LE 4149）:
- DRELLOSCOP 1092 电子单元
- 1 x LE 4149 灯（含安装支架）、10 m 连接电缆及插座
- 1 x 高性能闪光管 106-1
- 遥控单元 1090 FB（含15 m 连接电缆）
- 电源线 6 m
- 外部触发连接插头
- 电子外壳钥匙
- 使用手册（英文或德文）
文档
- 产品数据表提供英文和德文版本
技术参数
- 电源：230 VAC，40–60 Hz（可选 115 VAC）
- 功耗：最大 1600 W
- 外形尺寸（W x H x D）：电子单元 500 x 500 x 210 mm；LE 4149 灯（不含安装支架）约 560 x 500 x 320 mm；遥控单元 1090 FB 210 x 290 x 90 mm
- 重量：电子单元约 16 kg；LE 4149 灯约 16 kg；遥控单元约 2.5 kg
- 频率范围：60–130 Hz / 3600–7800 min-1；外部输入频率 min. 60 Hz – max. 2080 Hz（内置分频器）
- 内部闪烁率控制：1090 FB 遥控单元的旋钮
- 外部闪烁率控制：脉冲 0.5–30 V 或 DC 0–10 V（可选控制电流 0–20 mA）
- 测量显示：1090 FB 的 5 位 7 段显示；以 Hz / min-1 显示
- 相位调节：0°–360°（外部触发时）
- 慢动作功能：拍频 ±9,500 Hz（外部触发时）
- 自动关断：可启用 – 2.5 分钟
- 闪光持续时间：约 50 μs
- 闪光能量：最大 5.5 J，可连续调节
- 光强（每灯 / 与频率相关）：最大 1780 lux（@150 cm）；最大 1000 lux（@200 cm）；最大 640 lux（@250 cm）
- 照明面积（每灯）：约 2430 x 1290 mm（@150 cm）；约 3240 x 1720 mm（@200 cm）；约 4050 x 2150 mm（@250 cm）
- 光源：高性能石英闪光管 106-1
- 工作温度：0° … +40° C；存储温度：-20° … +70° C
- 防护等级：IP54；认证：CE
特性 / 规格
- 型号：DRELLOSCOP 1092
- 产品系列：HELIO-STROB
- 电源：230 VAC（可选 115 VAC）
- 最大功耗：1600 W
- 内部闪光频率：60–130 Hz
- 外部触发：使用分频器可达 2080 Hz
- 闪光能量：可达 5.5 J，可调
- 闪光持续时间：约 50 μs
- 光强（150/200/250 cm）：1780 / 1000 / 640 lux
- 照明面积（150/200/250 cm）：2430 x 1290 / 3240 x 1720 / 4050 x 2150 mm
- 防护等级：IP54
