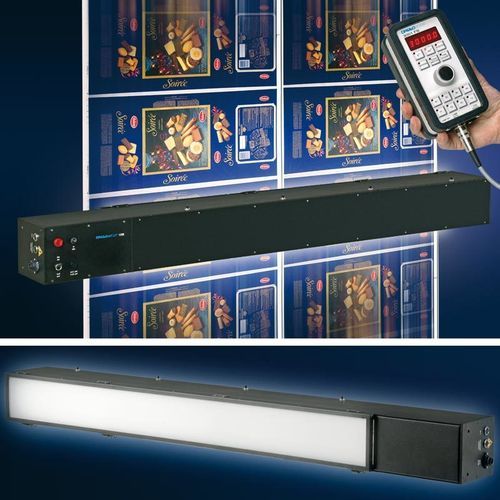

机器视觉频闪观测器 DRELLOSCOP 1296固定式高强度110-230 V
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 固定式, 高强度, 110-230 V, 用于机器视觉
产品介绍
产品概述
版本 / 尺寸
随货清单
其它信息
技术参数
- 用于在印刷机、复卷机或分条机上观察印刷带和材料带
- 高光强、均匀照明，适用于最大2000 mm带宽
- 坚固的抗干扰工业设计，适合持续运行
- 闪光频率最高可达166.67 Hz / 10000 min-1
- 支持内部与外部控制闪光频率
- 配备磁性支架的遥控器，操作简便
- 慢动作（slow-motion）功能
- 可调相位偏移，适用于外部触发与闪光的同步
- 调光功能
- 自动关断功能
版本 / 尺寸
- 货号 0D1129600033 - DRELLOSCOP 1296/3 - 带宽 1000 mm，配 3 根闪光管
- 货号 0D1129600043 - DRELLOSCOP 1296/4 - 带宽 1300 mm，配 4 根闪光管
- 货号 0D1129600053 - DRELLOSCOP 1296/5 - 带宽 1600 mm，配 5 根闪光管
- 货号 0D1129600063 - DRELLOSCOP 1296/6 - 带宽 2000 mm，配 6 根闪光管
随货清单
- DRELLOSCOP 1296（所选版本/尺寸）
- 遥控器 3001 FB 含 6 m 连接线
- 电源线 2 m
- 带防碎保护的漫射玻璃板
- 安装套件（120°）
- 闪光管 302-2（数量视所选版本/尺寸而定）
- 外部触发连接插头
- 操作手册（英文或德文）
其它信息
- 对比度传感器作为可选配件提供
- 如有技术改进，规格可能变更
技术参数
- 电源: 230 VAC, 50 – 60 Hz（可选 115 VAC）
- 功耗: 1296/3: 最大 180 W；1296/4: 最大 220 W；1296/5: 最大 260 W；1296/6: 最大 300 W
- 尺寸（W x H x D）: 1296/3: 1140 x 160 x 140 mm；1296/4: 1440 x 160 x 140 mm；1296/5: 1740 x 160 x 140 mm；1296/6: 2040 x 160 x 140 mm；遥控器 3001 FB: 90 x 170 x 65 mm
- 重量: 1296/3: 约 22 kg；1296/4: 约 26 kg；1296/5: 约 30 kg；1296/6: 约 32 kg；遥控器 3001 FB: 约 0.8 kg
- 频率范围: 0.5 – 166.67 Hz / 30 – 10000 min-1
- 内部频率控制: 遥控器 3001 FB 上的旋钮
- 外部频率控制: 矩形脉冲 0.3 – 24 Vs
- 显示: 遥控器 3001 FB 上的 5 位 7 段显示，单位 Hz / min-1
- 相位调节: 0° – 360°（外部触发时）
- 慢动作功能: 拍频 ± 2,000 Hz（外部触发时）
- 自动关断: 可启用 - 3 分钟
- 光强（与频率相关）: 最大 1880 lux (@ 30 cm) / 最大 676 lux (@ 50 cm)
- 照明面积: 1296/3: 约 1000 x 360 mm (@ 30 cm) / 约 1666 x 600 mm (@ 50 cm)；1296/4: 约 1300 x 360 mm (@ 30 cm) / 约 2166 x 600 mm (@ 50 cm)；1296/5: 约 1600 x 360 mm (@ 30 cm) / 约 2666 x 600 mm (@ 50 cm)；1296/6: 约 1900 x 360 mm (@ 30 cm) / 约 3166 x 600 mm (@ 50 cm)
- 光源: 石英闪光管 302-2
- 光源数量: 1296/3: 3 支；1296/4: 4 支；1296/5: 5 支；1296/6: 6 支
- 工作温度: 0° ... +50° C
- 存储温度: -20° ... +70° C
- 防护等级: IP30（设备）；IP50（遥控器 3001 FB）
- 认证: CE
