XYZ轴位移台 MDE511 手动3轴精准
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 方向定位
- XYZ轴
- 类型
- 手动
- 轴数量
- 3轴
- 其他特性
- 精准, 标准, 紧凑型
产品介绍
- 适用于多模光纤（125 µm）。
- 正交对位凹槽
- 200纳米分辨率，每轴行程2毫米
- 4.5公斤的负载能力
- 超稳定的专利设计XYZ弯曲平台

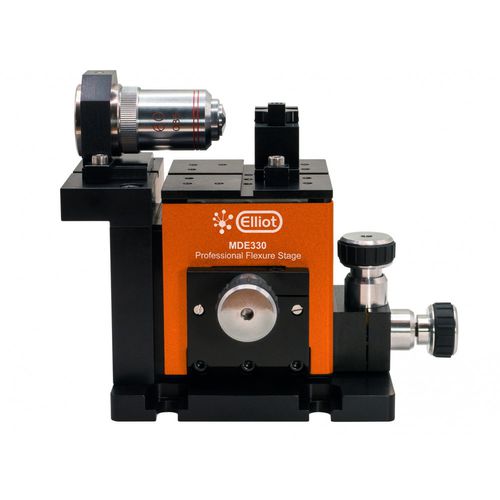

Elliot Gold™系列光纤发射系统包括。3轴标准手动屈曲台，带基本光纤（美国：光纤）支架，带RMS螺纹的物镜座，以及小型固定支架。由于其精确的三维屈曲定位，适合于将自由空间的光束发射到多模光纤中。
所有附件都与Elliot Gold™系列挠性平台兼容。光轴高度在平台表面以上18毫米，在定位槽的中心线上。必要时，定位舌构成附件的一部分。一个标准的夹具系统被使用，并与屈曲平台和附件平台一起提供。物镜的选择取决于用户的喜好，并且必须单独订购。如果需要的话，可以提供额外的钳子套装（MDE154）。
艾略特MDE511黄金系列光纤简易调节器发射系统轴线图
系统构件
MDE711 标准纤维支架
MDE330 艾略特黄金™系列XYZ高精密挠性平台
MDE217 标准手动调节器0.25节距（x3个）。
MDE154 夹钳组
MDE150 带RMS螺纹的物镜支架（不包括镜头）
MDE148 小型固定支架
---
