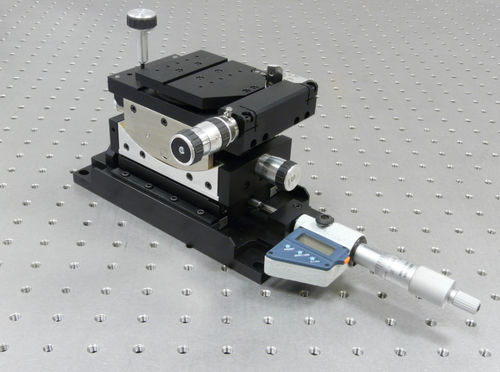

工业工作站 MDE883-60

光学工作站，具有2轴精密旋转、1轴倾斜和2轴线性移动。 - ± 4°调整，θx和θz的分辨率为1角秒 - θy为±1° - 25毫米行程，Y轴的分辨率为0.5微米 - 直接读出设备Y轴线性行程位置。 - 6毫米行程，Z轴的分辨率>2微米 - 直接安装在25毫米或1英寸间距的工作台上 中央工作站在距离底板底部125毫米的高度提供滚动（θx）和俯仰（θy），这两个轴与θz旋转单元顶板中间以上18毫米高度的偏航（θz）轴重合。旋转轴是由弧形轴承定义的，因此旋转总是在一个真实的弧线上。提供Y轴行程的数字读数，使操作者能够读取波导的位置。因此，在基片上踩踏光纤以定位单个波导成为一项简单的任务。 应用说明 MDE883中央工作站被设计为MDE881六轴机械手的一个关键部分。然而，对于标准MDE881的几何形状不适合的应用，我们提供系统的关键组成部分，允许在光学台或面包板上配置定制的设置。这种方法意味着该系统可以根据需要以部件形式购买。 因此，MDE883可以在MDE881的标准在线配置不适合的情况下使用。例如，当波导的输入和输出成90度角时。另外，以套件的形式构建系统提供了更大的灵活性，使模块适应更广泛的应用。
