直流风机 ED series高性能大流量离心
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 安装类型
- 高性能, 大流量
- 类型
- 离心
- 功能
- 空气循环
- 电源电压
- 直流
- 传动装置
- 电动式
- 应用
- 工业
- 空气流量
最少: 115.2 m³/h
(4,068.25 ft³/h)最多: 1,566 m³/h
(55,302.768 ft³/h)- 直径
最少: 100 mm
(3.937 in)最多: 250 mm
(9.843 in)
产品介绍
简短说明

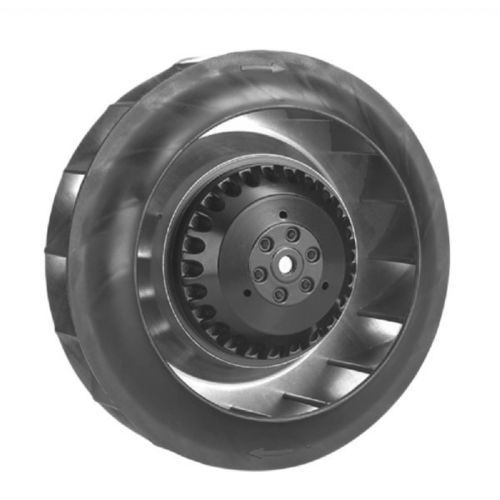

为工程空气输送应用设计，主要关注高可靠性、高风量、高静压以及受限空间。ED系列为带电机的离心风机（电机驱动叶轮），采用后向弯曲叶轮，尺寸覆盖 Ø100 x 25 mm 至 Ø250 x 110 mm。
规格
Spec. | 型号 | 尺寸 (mm) / 尺寸 (Inch) | 最大风量 (m³/min) / 最大风量 (CFM) | 备注
ED25011 — Ø 250 x 110 / Ø 9.8 x 4.3 — 26.1 m³/min / 920 CFM — 后向弯曲叶轮
ED22599 — Ø 225 x 99 / Ø 8.8 x 3.89 — 23.6 m³/min / 835 CFM — 后向弯曲叶轮
ED22171 — Ø 221.5 x 71 / Ø 8.7 x 2.7 — 17.6 m³/min / 621 CFM — 后向弯曲叶轮
ED19069 — Ø 190 x 69 / Ø 7.5 x 2.7 — 12.2 m³/min / 432 CFM — 后向弯曲叶轮
ED17569 — Ø 175 x 69 / Ø 6.9 x 2.7 — 12.4 m³/min / 437 CFM — 后向弯曲叶轮
ED17567 — Ø 175 x 67 / Ø 6.9 x 2.6 — 11.2 m³/min / 395 CFM — 后向弯曲叶轮
ED13391 — Ø 133 x 91 / Ø 5.2 x 3.5 — 9.2 m³/min / 326 CFM — 后向弯曲叶轮
ED10025 — Ø 100 x 25 / Ø 3.9 x 1.0 — 1.92 m³/min / 35 CFM — 后向弯曲叶轮
注意事项
技术规格
为工程空气输送应用设计，主要关注高可靠性、高风量、高静压以及受限空间。ED系列为带电机的离心风机（电机驱动叶轮），采用后向弯曲叶轮，尺寸覆盖 Ø100 x 25 mm 至 Ø250 x 110 mm。
规格
Spec. | 型号 | 尺寸 (mm) / 尺寸 (Inch) | 最大风量 (m³/min) / 最大风量 (CFM) | 备注
ED25011 — Ø 250 x 110 / Ø 9.8 x 4.3 — 26.1 m³/min / 920 CFM — 后向弯曲叶轮
ED22599 — Ø 225 x 99 / Ø 8.8 x 3.89 — 23.6 m³/min / 835 CFM — 后向弯曲叶轮
ED22171 — Ø 221.5 x 71 / Ø 8.7 x 2.7 — 17.6 m³/min / 621 CFM — 后向弯曲叶轮
ED19069 — Ø 190 x 69 / Ø 7.5 x 2.7 — 12.2 m³/min / 432 CFM — 后向弯曲叶轮
ED17569 — Ø 175 x 69 / Ø 6.9 x 2.7 — 12.4 m³/min / 437 CFM — 后向弯曲叶轮
ED17567 — Ø 175 x 67 / Ø 6.9 x 2.6 — 11.2 m³/min / 395 CFM — 后向弯曲叶轮
ED13391 — Ø 133 x 91 / Ø 5.2 x 3.5 — 9.2 m³/min / 326 CFM — 后向弯曲叶轮
ED10025 — Ø 100 x 25 / Ø 3.9 x 1.0 — 1.92 m³/min / 35 CFM — 后向弯曲叶轮
注意事项
- 我们保留在未另行通知的情况下更改数据的权利。
- 数据性能存在10%公差。
技术规格
- 产品系列：DC离心风机 / 电机驱动叶轮
- 叶轮类型：后向弯曲叶轮（适用于所有型号）
- 可用型号及主要参数：
- ED25011 — 尺寸 Ø250 x 110 mm (Ø9.8 x 4.3 in)；最大风量 26.1 m³/min (920 CFM)
- ED22599 — 尺寸 Ø225 x 99 mm (Ø8.8 x 3.89 in)；最大风量 23.6 m³/min (835 CFM)
- ED22171 — 尺寸 Ø221.5 x 71 mm (Ø8.7 x 2.7 in)；最大风量 17.6 m³/min (621 CFM)
- ED19069 — 尺寸 Ø190 x 69 mm (Ø7.5 x 2.7 in)；最大风量 12.2 m³/min (432 CFM)
- ED17569 — 尺寸 Ø175 x 69 mm (Ø6.9 x 2.7 in)；最大风量 12.4 m³/min (437 CFM)
- ED17567 — 尺寸 Ø175 x 67 mm (Ø6.9 x 2.6 in)；最大风量 11.2 m³/min (395 CFM)
- ED13391 — 尺寸 Ø133 x 91 mm (Ø5.2 x 3.5 in)；最大风量 9.2 m³/min (326 CFM)
- ED10025 — 尺寸 Ø100 x 25 mm (Ø3.9 x 1.0 in)；最大风量 1.92 m³/min (35 CFM)
- 典型应用：在受限空间内需要高风量和高静压的工程空气输送
