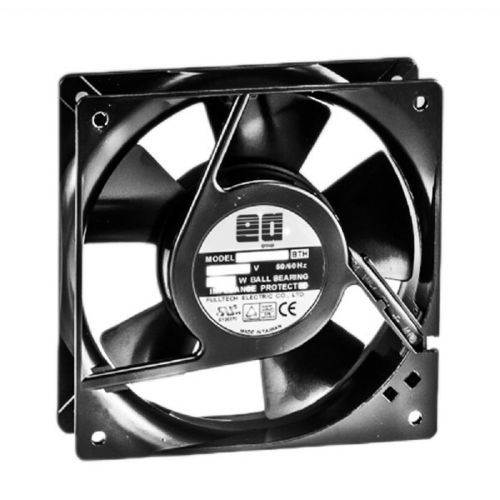

高性能风机 EDM series
大流量轴向冷却

添加到我的收藏夹

添加到产品对比表

产品规格型号

安装类型

高性能, 大流量

类型

轴向

功能

冷却

电源电压

直流

传动装置

无刷发动机

应用

工业

空气流量

最少: 138 m³/h
(4,873.424 ft³/h)

最多: 2,040 m³/h
(72,041.92 ft³/h)

直径

最少: 92 mm
(3.622 in)

最多: 280 mm
(11.024 in)

概述
直流电压驱动的无刷风扇，采用金属叶轮和金属框架，提供大尺寸型号（≥ 92 mm）。适用于需要高风量和耐用结构的工业冷却场景。多款型号覆盖多种尺寸与性能等级。

规格表

ED2890M — 280 x 280 x 88.9 mm (11.004 x 11.004 x 3.5 in) — 最大风量: 34 ~ 22.1 m³/min (1200 ~ 780 CFM)。
ED2589M — Ø254 x 89 mm (Ø10 x 3.5 in) — 最大风量: 29.2 ~ 19.3 m³/min (1030 ~ 680 CFM)。
ED2280M — 225 x 225 x 80 mm (8.85 x 8.85 x 3.15 in) — 最大风量: 19.7 ~ 7.6 m³/min (695 ~ 270 CFM)。
ED2172M — 205 x 205 x 72 mm (8.1 x 8.1 x 2.8 in) — 最大风量: 18.4 ~ 9.9 m³/min (650 ~ 350 CFM)。
ED1865M — 180 x 180 x 65 mm (7 x 7 x 2.5 in) — 最大风量: 13.6 ~ 6.2 m³/min (480 ~ 220 CFM)。
ED1555M — 172 x 150 x 55 mm (6.70 x 5.90 x 2.16 in) — 最大风量: 8.8 ~ 4.4 m³/min (310 ~ 155 CFM)。
ED1751M — Ø172 x 51 mm (Ø6.7 x 2.0 in) — 最大风量: 9.1 ~ 4.1 m³/min (320 ~ 145 CFM)。
ED1551M — 172 x 150 x 51 mm (6.70 x 5.90 x 2.00 in) — 最大风量: 9.1 ~ 4.2 m³/min (320 ~ 150 CFM)。
ED1538M — 172 x 150 x 38 mm (6.70 x 5.90 x 1.50 in) — 最大风量: 7.4 ~ 3.7 m³/min (260 ~ 130 CFM)。
ED1238M — 120 x 120 x 38 mm (4.70 x 4.70 x 1.50 in) — 最大风量: 4 ~ 2.7 m³/min (140 ~ 94 CFM)。
ED9238M — 92 x 92 x 38 mm (3.62 x 3.62 x 1.50 in) — 最大风量: 2.3 ~ 1.6 m³/min (82 ~ 58 CFM)。

注意事项

技术参数

工作电压：DC（无刷电机）。
叶轮：金属叶轮（机械旋转金属叶片）。
框架：金属框架。
可用尺寸：从 92 x 92 x 38 mm 到 280 x 280 x 88.9 mm。
型号前缀：ED（示例：ED9238M, ED1238M, ED1538M, ED1551M, ED1555M, ED1751M, ED1865M, ED2172M, ED2280M, ED2589M, ED2890M）。
各型号最大风量范围：约 2.3 ~ 34 m³/min（约 58 ~ 1200 CFM），具体视型号而定。
公差与选项：性能 ±10%；信号输出、转速控制和 IP 等级可按要求提供。
