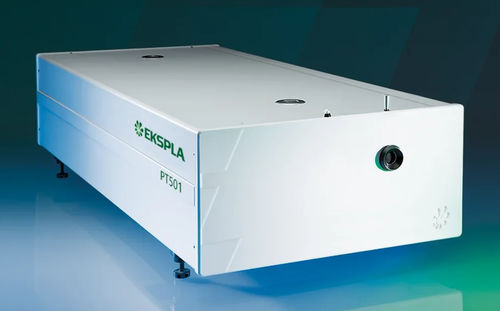

皮秒激光系统 PT501

调谐中红外用于光谱分析

PT501系列是一种单壳体中红外可调谐皮秒激光系统，将皮秒光学参量振荡器（OPO）和泵浦激光器集成在一个紧凑、坚固的框架中。这种集成缩短了安装时间，提高了长期稳定性，并降低了维护成本。通过先进的微处理器控制实现快速且全自动的波长调谐，调谐元件安装在精确的闭环微步进电机上，非线性晶体温度由精确的热控制器管理。无需手动调整。系统可以通过键盘或任何操作系统上运行的控制器使用REST API命令进行控制，接口包括USB、RS232、LAN和可选的WLAN，便于集成。

特点

• 调谐范围：2300 – 16000 nm（4345 – 625 cm⁻¹）
• 免手动调谐：整个调谐范围内电动化
• 线宽：整个调谐范围内<4 cm⁻¹
• 重复频率：100 Hz
• 风冷 – 无需外部水供应
• 整个调谐范围内的光束方向稳定性
• 单壳体：在单个壳体中集成泵浦激光器和OPO
• 通过USB（虚拟COM端口）、RS232、LAN使用REST API命令进行PC控制
• 快速波长扫描（扫描）

应用

• 红外光谱
• SFG（和频生成光谱）

通信接口

• USB：虚拟串口，ASCII命令
• RS232：ASCII命令
• LAN：REST API
• WLAN：REST API（可选）

可用型号

• PT501：在整个调谐范围内提供线宽<4 cm⁻¹的窄带辐射（2300 – 16000 nm / 4345 – 625 cm⁻¹），重复频率100 Hz

规格

• 调谐范围：2300 – 16000 nm
• 输出脉冲能量：3500 nm时>200 µJ，10000 nm时>50 µJ
• 带宽：<4 cm⁻¹
• 脉冲重复频率：100 Hz
• 调谐分辨率：<0.5 cm⁻¹
• 典型光束尺寸：~4 mm
• 光束发散：<3 mrad
• 光束指向稳定性：≤100 μrad rms
• 光束偏振：水平，>100:1
• 波长扫描：可用
• 光脉冲抖动：内部触发<50 ps（标准偏差），外部触发~3 ns（标准偏差）
• TRIG1 OUT脉冲延迟：具有可控延迟的正脉冲，脉冲宽度~100 ns，光脉冲前的默认延迟~250 μs至10 ms
• 激光头尺寸（L×W×H）：~520 × 1050 × 272 mm
• 电源单元尺寸（L×W×H）：450 × 450 × 140 mm
• 电源要求：100 – 240 V AC单相，47 – 63 Hz
• 功耗：<0.5 kW
• 工作环境温度：22 ±2 °C
• 相对湿度：20 – 80 %（无凝结）
• 冷却：风冷
• 房间清洁度：不低于ISO 9级
