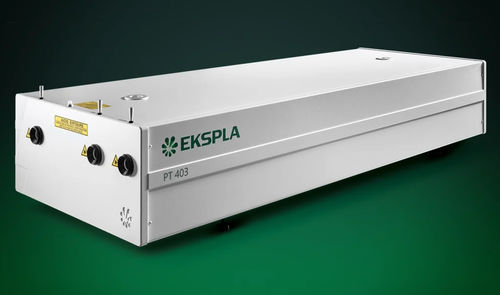

皮秒激光系统 PT403

固态调谐用于光谱分析

PT403 系列是一种可调谐波长皮秒激光系统，它将 1 kHz 重复频率 DPSS 泵浦激光器和光学参量发生器集成到一个外壳中，在一个紧凑的单元中提供 210 至 2300 nm 的可调谐输出。与采用独立激光器和 OPO 单元的系统相比，这种设计使占地面积缩小了近一倍，缩短了安装时间，提高了稳定性，并为用户带来了巨大的好处。 特性

• 调谐范围：210-2300 nm
• 电动免提调谐
• 1 kHz 速率下的高脉冲能量
• 二极管泵浦固态设计
• 窄线宽：9 cm-¹
• 通过键盘进行远程控制
• PC 控制
• 可选条纹摄像机触发脉冲，具有 10 ps rms 抖动
• 按键操作
• 风冷 - 无需外部供水
• 维护成本低

。 应用

• 时间分辨荧光（包括条纹照相机测量）、泵探头光谱
• 激光诱导荧光
• 红外光谱
• 非线性光谱：表面-SH、Z-扫描
• 其他光谱和非线性光学应用

。 优点

• 更好的长期稳定性（与激光和 OPO 位于不同单元的布局相比）
• 更高的安全性 - 所有光束都在箱内
• 更短的安装时间
• 几乎小一倍的占地面积

。 描述

• 一体化箱式解决方案，所有组件都安装在一个紧凑的外壳中，消除了独立单元之间的错位风险。
• 光参量发生器基于 PGx03 皮秒光参量放大器系统，具有基于微处理器的全自动控制功能，可实现精确的波长调整。
• 在 ~20 ps 脉冲持续时间内产生具有中等线宽（通常为 9 cm-¹）的低发散光束。
• 是时间分辨荧光、泵浦探针光谱、激光诱导荧光、红外光谱等领域科学研究的多功能、经济高效的工具。 简单方便的激光控制
  • 根据系统配置，可通过 USB（VCP、ASCII 命令）、RS232（ASCII 命令）、LAN（REST API）或 WLAN（REST API）从主设备或 PC 进行操作。
  • 带背光显示屏的远程控制板，即使戴着激光安全眼镜也能轻松操作。
  • 通信接口：
    • USB：虚拟串行端口，ASCII 命令
    • RS232：ASCII命令
    • LAN：REST API
    • WLAN：REST API
  。 设计
  • 功能部件：
    • 1 kHz 重复率 DPSS 泵浦激光器
    • 光参量发生器 (OPG)
    • 电子控制单元
  • 单个光学单元提供 210 至 2300 nm 的可调谐输出
  。 选项
  • SF选项：通过和频产生增加300-409 nm范围内的能量（340 nm处为20 µJ；与不含SF选项的系统相比，脉冲能量降低约10%）。
  • 选项-H、-2H、-3H：1064 nm、532 nm或355 nm输出（所有能量均导向该输出端口；输出不同步）。 输出端口
    • 端口 1：1064 / 532 nm
    • 端口 2：210-2300 nm（仅限 PT403-SH/SF）
    • 端口 3：355 nm
    • 端口 4：410-2300 nm
    。 规格/技术特性
    • 输出波长调整范围：
      • SH：210-409 nm（PT403-SH）
      • 信号：410-709 nm
      • 辐条：710-2300 nm
    • 输出脉冲能量：
      • SH：15 µJ (PT403-SH)
      • 信号：75 µJ
      • Idler: 25 µJ
    • 脉冲重复率：1000 Hz
    • 线宽：<9 cm-¹ (PT403)，<12 cm-¹ (PT403-SH)
    • 典型脉冲持续时间：~20 ps
    • 扫描步长：
      • SH：0.05 nm（PT403-SH）
      • 信号：0.1 nm
      • 惰轮：1 nm
    • 典型光束尺寸：~2 mm
    • 光束发散：<2 mrad
    • 光束指向稳定性：≤100 μrad rms
    • 光束偏振：
      • SH：水平 (PT403-SH)
      • Signal：水平
      • 惰轮：垂直
    • 光脉冲抖动：
      • 内部触发：<50 ps (StDev) 相对于 TRIG1 输出脉冲
      • 外部触发：相对于 SYNC IN 脉冲的 ~3 ns (StDev)
    • TRIG1 OUT 脉冲延迟：-400 ... 150 ns
    • 操作要求：
      • 室温：22 ±2 °C
      • 相对湿度：20-80%（无冷凝）
      • 电源要求：单相 100-240 伏，47-63 赫兹
      • 耗电量：0.6 千瓦
      • 水处理：风冷
      • 室内清洁度：不低于 ISO 9 级
