皮秒激光系统 PT277 series

调谐中红外显微镜检查

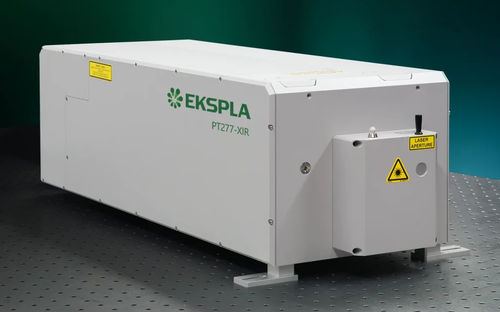

PT277系列是一种单壳体中红外可调谐皮秒激光系统，专为高级光谱和显微镜应用而设计。该系统将皮秒光学参量振荡器（OPO）和DPSS泵浦激光器集成到一个紧凑的单壳体中，提供坚固的结构、改进的长期稳定性和减少的维护。PT277 XIR系列提供1403–2020 nm、2250–4400 nm和12500–17000 nm的可调谐波长范围，整个调谐范围内的线宽小于5 cm⁻¹。该系统具有免提、马达驱动的调谐、几乎衍射极限的发散和整个范围内的光束方向稳定性。它配备了内部空气清洁系统，并支持通过USB、RS232和LAN使用REST API命令进行PC控制，实现快速波长扫描和与其他设备的轻松集成。

特点

• 调谐范围 1403–17000 nm (7127–600 cm⁻¹)
• 免提调谐：整个调谐范围内的马达驱动
• 整个调谐范围内的线宽 <5 cm⁻¹
• 几乎衍射极限的发散
• 整个调谐范围内的光束方向稳定性
• 单壳体：将泵浦激光器和OPO集成到一个单壳体中
• 内部空气清洁系统
• 通过USB（虚拟COM端口）、RS232、LAN使用REST API命令进行PC控制
• 快速波长扫描

应用

• 红外光谱
• SNOM（扫描近场显微镜）

可用型号

• PT277-SI：在整个调谐范围内提供线宽 <5 cm⁻¹的窄带辐射：1403–2020 nm (7127–4951 cm⁻¹)、2250–4400 nm (4444–2273 cm⁻¹)
• PT277-XIR：在整个调谐范围内提供线宽 <5 cm⁻¹的窄带辐射：1403–2020 nm (7127–4951 cm⁻¹)、2250–4400 nm (4444–2273 cm⁻¹)、12500–17000 nm (800–600 cm⁻¹)

描述

• 将皮秒OPO和泵浦激光器集成到一个紧凑的单壳体中，以实现坚固的安装和改进的稳定性
• 密封设计，配备内部空气清洁系统，用于去除水蒸气和有机物
• 整个光谱调谐范围内几乎衍射极限的发散和光束方向稳定性
• 通过先进的微处理器控制和闭环微步进电机实现快速、全自动波长调谐
• 非线性晶体的精确温度控制
• 通过键盘或任何操作系统使用REST API进行控制；接口包括USB、RS232、LAN、WLAN（可选）

规格

• 调谐范围（PT277-XIR）：信号：1403–2020 nm (7127–4951 cm⁻¹)；闲频：2250–4400 nm (4444–2273 cm⁻¹)；DFG：12500–17000 nm (800–600 cm⁻¹)
• 输出功率：1400–2020 nm（信号）>400 mW，2250–4000 nm（闲频）>100 mW，12500 nm（DFG）>10 mW
• 线宽：<5 cm⁻¹
• 脉冲重复率：~87 MHz（与泵浦激光器相同）
• 脉冲持续时间：~8 ps
• 典型光束直径：~3 mm @ 3000 nm
• 典型光束发散：<5 mrad @ 1600 nm
• 光束指向稳定性：<50 µrad rms @ 1600 nm
• 偏振：线性，垂直（信号，闲频，DFG）
• 快速光谱扫描速度：<4 s（1400–2020 nm，2250–4400 nm），<2 s（5000–16000 nm DFG）
• 输出功率调制频率（AOM）：0 Hz – 2 MHz
• 单元尺寸（W × L × H）：320 × 766 × 241 mm
• 电源尺寸：483 × 140 × 390 mm，独立
• 冷却器（第三方，约）：290 × 420 × 290 mm，独立
• 脐带长度：2.5 m
• 冷却：水-空气
• 室温：22 ±2 °C；稳定性：±1 °C
• 相对湿度：<80%（非凝结）
• 电源要求：100–240 VAC（-10% / +5%），单相，50/60 Hz
• 功耗：<1 kW
• 房间清洁度：不低于ISO 9级

注意

• 激光器必须始终连接到主电源。如果断开超过1小时，操作前需要几个小时的预热时间。安装在无尘和气溶胶的空调房间中，放置在坚固的光学桌上，远离振动源。
