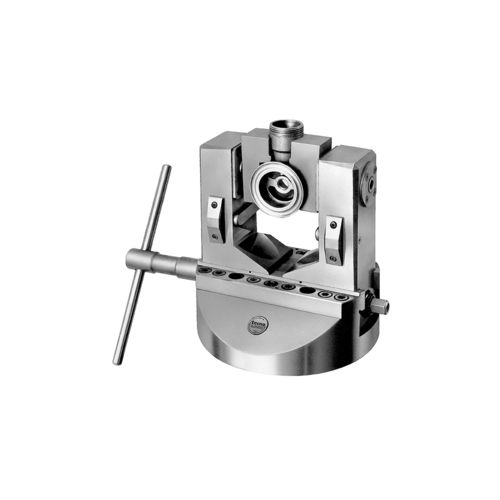

扳手工件卡盘 MADV series

手动圆柱形精准

MADV系列卡盘是自动定心的。在MADV版本中，由于有操作键和手动分度系统，夹爪是手动的。 - 采用特殊的高抗性硬化和固结60HRC钢UNI18NiCrMo5制造，以保持高度的精度、可靠性和质量。 - 钳口滑道的执行，允许良好的滑动表面光洁度，有可能恢复因磨损而产生的间隙。 - 分度运动简单而可靠：锥形快门保证机械分度。分度精度±1'30" - 轴的导向系统，径向有两行大的圆柱形预载滚子，轴向有一个强大的轴向球轴承 - 密封，防止冷却液、切屑和灰尘的污染 - 稳定和持久的精度 - 易于安装到机器上。 - 标准配置是4个90°分度+1个45°分度。根据要求可提供特殊的分度位置（8×45°，6×60°）。 优势 - 自定中心夹持 - 夹持能力大 - 带长爪的型号，用于需要大旋转半径的工件 - 可用于各种工具机（车床、快餐机等）。 - 大钳口的行程使其能够真正夹住复杂的型材，而这些型材用自动卡盘是无法夹住的。 - 原型、样品和系列大件的实现 - 由轴向滑动轴承支撑的中心螺丝将夹紧力传递给卡爪 环境温度5-60°C 每个方向的声音排放（声压）≤70分贝（A）。
