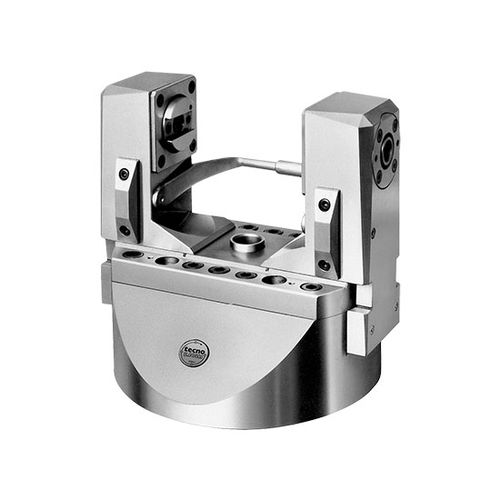

精准工件卡盘 MADT series

液压自定心圆柱形

MADT卡盘系列是自定中心的。卡爪通过拉杆和后部气缸和手动分度系统自动夹紧。 - 由特殊的高抵抗力硬化和固结60HRC钢UNI18NiCrMo5制成，以保持高度的精度、可靠性和质量。 - 钳口滑轨采用绞齿，允许良好的滑动表面光洁度，并可恢复因磨损而产生的间隙。 - 轴导系统有两行大尺寸的圆柱形预载径向滚子和一个轴向强大的球轴承 - 分度运动简单而可靠：一个圆锥形快门保证了机械分度。分度精度±1'30" - 密封，防止冷却液、碎片和灰尘的污染 - 稳定和持久的精度 - 易于安装到机器上 - 标准配置是4个90°分度+1个45°分度。 - 根据要求可提供特殊的分度位置（8×45°，6×60°）。 优势 - 自定中心夹持 - 夹持能力大 - 带长钳口的型号，用于需要大旋转半径的工件 - 在机床上安装快捷方便，只需与车床上的液压缸连接即可。 - 可制造不同的工件，也可制造小系列的工件 - 具有大旋转半径的工件和大直径的法兰盘。 - 可以在同一台机器上使用传统的3爪动力卡盘，因为可以快速更换工具，增加设备的灵活性和生产力 - 分度装置允许在多个工作轴之间快速转换 - 由于卡盘的形状，工具的可及性良好 环境温度5-60°C 每个方向的声音排放（声压）≤70分贝（A）。
