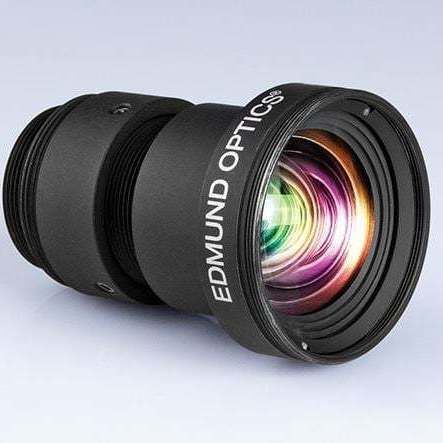

焦距固定摄像机物镜 Ci

检查用于机器视觉生物医药应用

概述
TECHSPEC® Ci Series 固定焦距镜头为 C Series 的精简紧凑版本，面向量产仪器集成设计。该系列镜头具有较低的镜头间差异、宽带抗反射（BBAR）涂层以提高透光率，并配备可调且可锁定的对焦机构，便于在设备中固定设定焦点。

主要特性

• C‑Mount 卡口，支持最高到 2/3" 传感器
• 兼容约 7.5 MP、像素尺寸 2.8 µm 的传感器
• 宽带抗反射（BBAR）涂层以实现最大透射率
• 可调且可锁定的对焦机构（设定并锁定）
• 固定光圈选项以在分辨率、通光量和景深之间权衡
• 系列覆盖焦距范围：3.5 mm 至 50 mm

产品系列与型号

• C Series：带锁定凸轮对焦和光圈调整；为机器视觉提供最可调的配置。
• Ci Series：简化机械结构，固定光圈，紧凑外壳，锁定对焦以便于仪器集成。
• Cr Series：采用光学粘接的加固设计和锁定 C‑夹式对焦环以增强稳定性。
• Cx Series：模块化机械结构，可拆解以集成配件（如液体镜头、光圈）。
• Liquid Lens Cx Series：集成液体镜头以实现快速电子自动对焦。
• Cw Series：防水设计，满足如 IPX7 / IPX9K 等进水防护等级，用于恶劣环境。

尺寸
Focal Length | A | B | C | D
6 mm | M34.0 x 0.5 | 47.8 mm | 34 mm | 1.17 mm
12 mm | M22.0 x 0.75 | 29.0 mm | 22 mm | 0.96 mm
16 mm | M22.0 x 0.75 | 40.8 mm | 22 mm | 1.09 mm
25 mm | M22.0 x 0.75 | 29.9 mm | 22 mm | 1.33 mm
35 mm | M25.5 x 0.5 | 41.0 mm | 22.5 mm | 3.82 mm
50 mm | M30.5 x 0.5 | 49.5 mm | 30.5 mm | 2.06 mm

应用

• 工厂检测与自动化
• 台式生物医疗设备与仪器集成
• 需要紧凑、一致光学性能的机器视觉系统

技术规格

• 系列：Ci Series（TECHSPEC®）
• 光学设计：基于 C Series 家族，低镜头间差异
• 涂层：Broadband Anti‑Reflection（BBAR）以实现最大透射
• 可用焦距：3.5 mm 至 50 mm
• 卡口：C‑Mount（可配置支持至 2/3" 传感器）
• 传感器兼容性：约支持至 7.5 MP，像素尺寸约 2.8 µm
• 机械：紧凑外壳，Ci 版本为固定光圈，具备可调且可锁定的对焦机构
• 坚固化选项：相关子系列提供 Cr（稳定化）、Cw（防水）及模块化 Cx / Liquid Lens Cx
• 尺寸数据：参见上方尺寸表（Focal Length | A | B | C | D）
