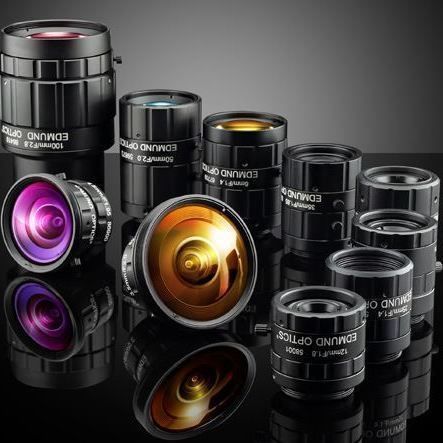

焦距固定摄像机物镜 TECHSPEC® C

对齐检查用于机器视觉

概述
TECHSPEC® C Series Fixed Focal Length Lenses 是针对机器视觉、工厂自动化和检验系统优化的紧凑型 C‑Mount 成像镜头。它们在高分辨率、工作距离和小型化之间取得平衡，适用于空间受限的工业环境。

主要特性

• 支持最高 2/3" 传感器格式
• 兼容最高约 7.5 MP（≈2.8 µm 像素尺寸）传感器
• 适用于空间受限应用的紧凑型 C‑Mount 结构
• 焦距范围 3.5 mm 至 100 mm
• 大最大光圈以在光线受限时保持通光量
• 可见光 425–675 nm BBAR 广谱抗反射涂层
• 带埋头锁紧螺钉的锁定光圈和对焦调节
• 以严格公差制造的坚固机械外壳

产品说明
TECHSPEC® C Series 镜头将光学性能与工业特性结合在紧凑外形中，适用于自动化检验、对位、识别和视觉引导机器人等任务。严格的制造公差降低了镜头间差异，简化了多相机部署和生产线上的相机更换。

C 系列子系列与选项

• C Series：带锁定凸轮对焦和光圈调节的可调版本
• Ci Series：简化机械结构，固定光圈、紧凑外壳且对焦锁定以增强耐用性
• Cr Series：光学元件粘接固定并配有锁定 C‑clamp 对焦环以提高稳定性
• Cx Series：模块化机械，可拆卸以便集成配件（如液体镜头、光圈）
• Liquid Lens Cx Series：集成液体镜头以实现快速电子自动对焦
• Cw Series：防水版本，满足进水防护等级（如 IPX7/IPX9K）

通用规格

• 系列：C Series（TECHSPEC®）
• 光圈选项：可变（可锁定）
• 涂层：425–675 nm BBAR
• 像素尺寸 (µm)：2.74（常见参考值）
• 卡口：C‑Mount

技术表（焦距与机械尺寸）
Focal Length | A | B | C | D
3.5 mm | 50.0 mm | 39.3 mm | 32.0 mm | 2.72 mm
4.5 mm | 40.0 mm | 37.5 mm | 32.0 mm | 2.78 mm
6.0 mm | 36.0 mm | 48.9 mm | 35.8 mm | 1.4 mm
8.5 mm | 32.0 mm | 34.5 mm | 32.0 mm | 0.0 mm
12 mm | 32.0 mm | 27.9 mm | 32.0 mm | 0.5 mm
16 mm | 33.0 mm | 40.5 mm | 33.0 mm | 1.0 mm
25 mm | 31.0 mm | 30.5 mm | 31.0 mm | 1.3 mm
35 mm | 33.0 mm | 41.0 mm | 33.0 mm | 0.0 mm
50 mm | 35.8 mm | 53.7 mm | 35.8 mm | 2.85 mm
100 mm | 52.0 mm | 93.5 mm | 41.0 mm | 7.0 mm

应用
适用于需要高分辨率与紧凑布局的可见光机器视觉系统。典型应用包括高速检验站、视觉引导机器人、条码阅读、测量与计量。在集成后，带埋头锁紧螺钉的光圈与对焦可保持稳定设置，减少重复校准的需要。
