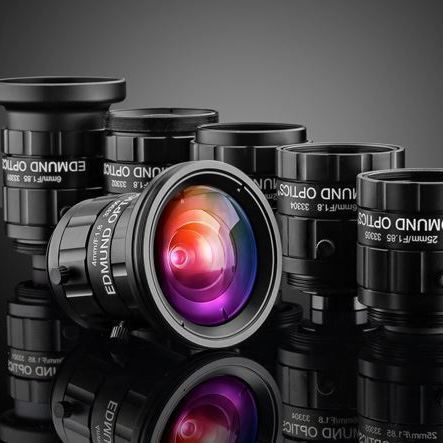

焦距固定式投影仪物镜 UC

检查生物医疗用于机器视觉

概要
TECHSPEC® UC Series 定焦镜头为小型传感器的机器视觉应用提供超紧凑的 C‑Mount 光学方案。针对像素≤2.2 µm 设计，部分焦距可支持至 1/1.8" 传感器（多数焦距针对 1/2.5" 优化），在短/长工作距离的检验、自动化和生物医学成像中可实现传感器范围内的高分辨率成像。

主要特点

• 焦距范围：4 mm 至 35 mm
• 面向像素≤2.2 µm 设计；部分焦距可兼容高达 12 MP 传感器
• 高分辨率（部分设计 >200 lp/mm）
• 支持 C‑Mount；多数焦距为 1/2.5" 优化，亦可用于 1/1.8"
• 带埋入式锁紧螺钉的对焦与光圈调节；部分型号提供锁定选项
• 提供防水 UCw 型号（IPX7）

子系列 / 变体

• UC Series：超紧凑，带锁定凸轮对焦及光圈调节——最为可调的通用机视觉镜头。
• UCi Series：机械结构简化、固定光圈，适用于仪器级应用。
• UCr Series：光学元件粘接并配备锁定 C 夹对焦环，用于稳定化加固并降低像素位移。
• UCw Series：防水版本，符合 IPX7，可短时浸入水中。

尺寸（示例）
Focal Length (mm) | A (mm) | B (mm) | C (mm) | D (mm) | Filter Thread
4 | 40 | 40.6 | 30 | 2.8 | M62.0 x 0.75（需适配器 #33-308）
6 | 36 | 40.9 | 30 | 3.2 | M34.0 x 0.5
8 | 30 | 40.61 | 30 | 5.15 | M34.0 x 0.5
12 | 30 | 35.2 | 30 | 2.7 | M25.5 x 0.5
16 | 30 | 29.13 | 30 | 3.38 | M25.5 x 0.5
25 | 30 | 31.28 | 30 | 4.0 | M25.5 x 0.5
35 | 30 | 52.76 | 30 | 4.58 | M25.5 x 0.5

产品（示例）

• 4.00 mm — 最大传感器格式：1/2" — 光圈：f/1.8–f/11 — 工作距离：0–∞ — 安装：C‑Mount — 型号：33-300 — 价格：$299.00
• 6.00 mm — 最大传感器格式：1/2" — 光圈：f/1.85–f/11 — 工作距离：50–∞ — 安装：C‑Mount — 型号：33-301 — 价格：$299.00
• 8.00 mm — 最大传感器格式：1/2" — 光圈：f/1.8–f/11 — 工作距离：50–∞ — 安装：C‑Mount — 型号：33-307 — 价格：$299.00
• 12.00 mm — 最大传感器格式：1/1.8" — 光圈：f/1.8–f/11 — 工作距离：100–∞ — 安装：C‑Mount — 型号：33-303 — 价格：$299.00
• 16.00 mm — 最大传感器格式：1/1.8" — 光圈：f/1.8–f/11 — 工作距离：200–∞ — 安装：C‑Mount — 型号：33-304 — 价格：$299.00
• 25.00 mm — 最大传感器格式：1/1.8" — 光圈：f/1.85–f/16 — 工作距离：200–∞ — 安装：C‑Mount — 型号：33-305 — 价格：$299.00
• 35.00 mm — 最大传感器格式：1/1.8" — 光圈：f/1.85–f/16 — 工作距离：200–∞ — 安装：C‑Mount — 型号：33-306 — 价格：$299.00

技术规格

• 系列名称：TECHSPEC® UC Series 定焦镜头（C‑Mount）
• 可选焦距：4、6、8、12、16、25、35 mm
• 最大传感器格式（示例）：1/2.5"，部分焦距可达 1/1.8"
• 光圈示例：f/1.8–f/11 或 f/1.85–f/16（取决于型号）
• 工作距离示例：产品网格所示（0–∞、50–∞、100–∞、200–∞ 等）
• 安装：C‑Mount
• 典型分辨率：选择焦距/条件可达 >200 lp/mm
• 功能：对焦与光圈调节、埋入式锁紧螺钉、紧凑机械结构；部分变体为固定光圈（UCi）、粘接光学并带锁定夹（UCr）、或防水（UCw）
• 目标像素尺寸：≤2.2 µm；兼容部分 1.85 µm 像素和最高 12 MP 传感器
