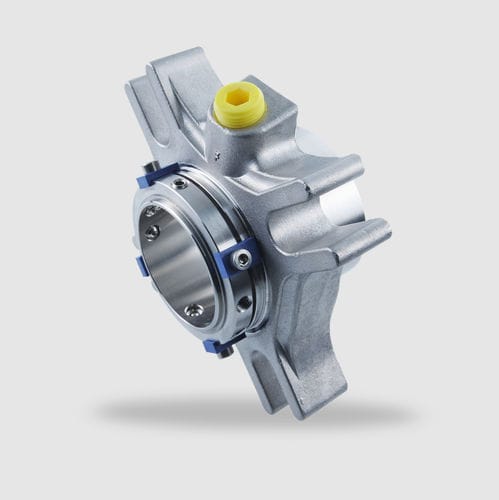

单一密封
可用于标准(Cartex-ASPN)和大口径(Cartex-ABPN)的密封室
插装式
平衡的
独立于旋转方向
带冲洗的单密封(-ASPN, -ABPN)和与唇式密封(-ASQN, -ABQN)或节流环(-ASTN, -ABTN)相结合的淬火密封
优点
是使用ANSI工艺泵的理想选择
普遍适用于填料转换、改造或原始设备
标准化的密封
不需要修改密封室的尺寸,径向安装高度小
动态加载的O型圈不会对轴造成损害
延长使用寿命
避免了安装故障,成本效益高
装配过程中没有灰尘进入造成的损坏
由于预装单元,安装简单明了(减少停机时间)
操作范围
Cartex-ASPN, - ABPN, -ASTN, -ABTN, -ASQN, -ABQN
轴直径: d1 = 1.000" ... 3.750"
根据要求提供其他尺寸
滑动面材料组合BQ1
滑动速度: vg = 16 m/s (52 ft/s)
滑动面材料组合 Q1Q1或U2Q1
滑动速度:vg = 10 m/s (33 ft/s)
轴向移动。
±1.0 mm, d1 ≥75 mm ±1.5 mm
材料
密封面。碳化硅(Q1),碳石墨树脂浸渍(B),碳化钨(U2)。
阀座:碳化硅(Q1)
二级密封。FKM (V), EPDM (E), FFKM (K), Perflourocarbon rubber/PTFE (U1)
弹簧。哈氏合金®C-4 (M)
金属部件。铬镍钼钢(G)
标准和认证
美国国家标准协会
推荐应用
加工行业
石油化工行业
化工行业
制药行业
电厂技术
纸浆和造纸业
水和污水处理技术
采矿业
食品和饮料行业
普遍适用
ANSI工艺泵
---
