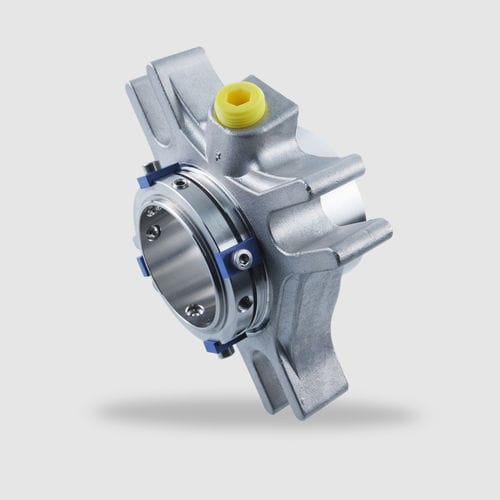

单一密封
插装式
平衡的
独立于旋转方向
无连接的单密封(-SNO),带冲洗(-SN)和与唇式密封(-QN)或节流环(-TN)相结合的淬火。
其他型号可用于ANSI泵(如-ABPN)和偏心螺杆泵(-Vario)。
优势
标准化的理想密封
普遍适用于填料转换、改造或原始设备
不需要修改密封室的尺寸(离心泵),径向安装高度小
动态加载的O型圈不会对轴造成损害
延长使用寿命
预先组装好的单元,安装简单明了
可根据泵的设计进行个别调整
可提供客户定制的版本
操作范围
Cartex-SN, -SNO, -QN, -TN, -Vario
轴的直径。
d1 = 25 ... 100 mm (1.000" ... 4.000")
根据要求提供其他尺寸
滑动面材料组合BQ1
滑动速度: vg = 16 m/s (52 ft/s)
滑动面材料组合
Q1Q1或U2Q1
滑动速度:vg = 10 m/s (33 ft/s)
轴向移动。
±1.0 mm, d1 ≥75 mm ±1.5 mm
材料
密封面。碳化硅(Q1),碳石墨树脂浸渍(B),碳化钨(U2)。
阀座:碳化硅(Q1)
二级密封。FKM (V), EPDM (E), FFKM (K), Perflourocarbon rubber/PTFE (U1)
弹簧。哈氏合金® C-4 (M)
金属部件。铬镍钼钢(G),铬镍钼铸钢(G)。
推荐应用
加工工业
石油化工行业
化工行业
制药工业
电厂技术
纸浆和造纸业
水和污水处理技术
采矿业
食品和饮料行业
制糖业
普遍适用
离心泵
偏心螺杆泵
工艺泵
---
