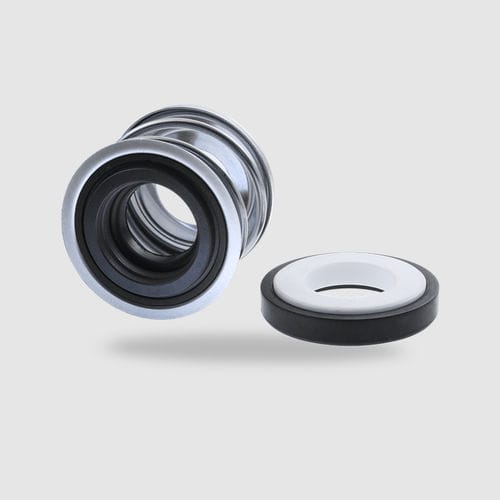

橡胶波纹管机械密封
非平衡性
单一弹簧
与旋转方向无关
优点
BT-PN是一个大系列的机械密封,设计简单而有效,易于组装。特殊的弹簧排列允许较短的轴向安装长度。这一优势与高达12bar(174PSI)的工作压力能力相结合。弹簧不存在扭矩传递。
操作范围
轴的直径。
d1* = 8 ... 40 mm (0.31" ... 1.57")
滑动速度:vg = 10 m/s (33 ft/s)
操作极限取决于p・vg系数
* 其他直径可根据要求提供
** 取决于介质、尺寸和材料
材质
密封面。
碳石墨锑浸渍(A)。
碳石墨树脂浸渍(B),碳化硅(Q1,Q6)。
阀座。
氧化铝(V),硬脂岩(X),碳化硅(Q1, Q6, Q7)。
弹性体。
nbr (p), fkm (v), epdm (e)
金属部件。铬镍钢1.4301(F),铬镍钼钢1.4401(G)。
标准和认证
KTW
W270
ACS
西方社会科学院
美国国家科学基金会
FDA
DM 174/04
推荐应用
食品和饮料行业
水和废水技术
游泳池和温泉应用
家用电器
潜水注油电机(4" / 6")。
潜水泵,背对背安装
工业应用的外围泵
家用和花园用泵
咖啡机
淋浴泵
---
