电动滑环 ES series

胶囊式工业铜

概述

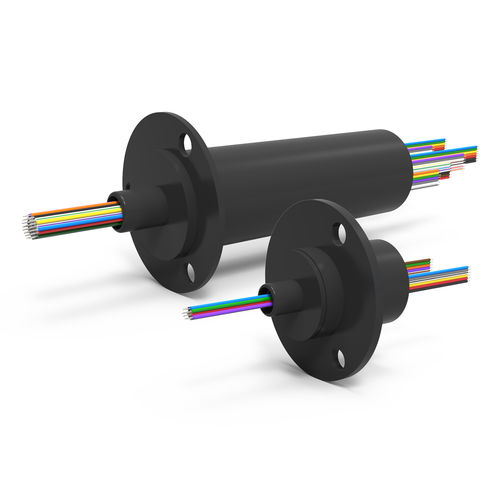

ES Series 电气滑环为旋转组件，用于将模拟/数字信号、控制回路和数据从固定端传输到旋转端。紧凑型胶囊结构具备低扭矩、金对金接触以及色码柔性引线。标准型号覆盖6到56回路，具备轻微防尘防溅的密封，亦可选配 IP65 外壳以实现完整防尘防水保护。可按需提供流体与电气组合的一体化方案。

主要特点

• 紧凑型胶囊滑环，低扭矩设计
• 金对金接触，确保信号可靠传输
• 色码柔性引线（下列为标准线规选项）
• 标准引线长度：48" [1219 mm]
• 线规：28 AWG、26 AWG
• 导线材质：镀银铜
• 电气噪声：最大约60毫欧
• 对轻微尘埃、飞溅和凝结具有密封；可选 IP65 外壳，支持360°连续旋转，最高至250 RPM
• 可传输模拟与数字信号；与常见数据总线协议兼容（视应用而定）

规格简介（概要）
电流额定 | 系列
2A | ES, ESM, EST, ESE, ESET
5A | ESM, EST, ESE, ESET
10A | ESM, EST, ESE, ESET
其他 | 定制

电压额定 | 系列
120V | ES, ESM, EST, ESE, ESET
240V | ES, ESM, EST, ESE, ESET
600V | EST, ESET
其他 | 定制

安装方式 | 系列
法兰 | ES, ESM, ESE
通孔式 | EST, ESET
其他 | 定制

最大数据速率 | 系列
低于 50 Mbps（非以太网） | ES, ESM, EST
100 Mbps（100Base-T） | ESE, ESET
1 Gbps（1000Base-T） | ESE, ESET
其他 | 定制

配置（选定型号）
部件号 | 总回路数 | (回路) 安培数 | 电压额定 | 胶囊长度 | 最大工作速度 | 最大数据速率
ES6 | 6 | (6x) 2A | 240V | 1.140" [29 mm] | 250 RPM | 低于 50 Mbps
ES6A | 6 | (6x) 2A | 120V | 0.850" [22 mm] | 100 RPM | 低于 50 Mbps
ES12 | 12 | (12x) 2A | 240V | 1.410" [36 mm] | 250 RPM | 低于 50 Mbps
ES12A | 12 | (12x) 2A | 120V | 1.100" [28 mm] | 100 RPM | 低于 50 Mbps
ES18 | 18 | (18x) 2A | 240V | 1.680" [43 mm] | 250 RPM | 低于 50 Mbps
ES24 | 24 | (24x) 2A | 240V | 1.950" [50 mm] | 250 RPM | 低于 50 Mbps
ES36 | 36 | (36x) 2A | 240V | 2.600" [66 mm] | 250 RPM | 低于 50 Mbps
ES56 | 56 | (56x) 2A | 240V | 3.500" [89 mm] | 250 RPM | 低于 50 Mbps
亦可提供 "-L" 低配置和其他变体（胶囊长度与最高转速随部件而异）。

数据传输注意事项
数字数据的可靠传输取决于信号电平、线缆类型/长度、接地和屏蔽等条件。对于高速或以太网应用，请选用支持以太网的系列（ESE / ESET）或咨询工程以确认兼容性。

技术规格

• 系列：ES Series（标准电气滑环胶囊）
• 标准回路：6、12、18、24、36、56（可选其他变体）
• 典型每回路电流：2 A（其他系列支持 5 A、10 A）
• 电压选项：120 V、240 V（选定系列支持 600 V）
• 胶囊长度示例：ES6 1.140" [29 mm]、ES12 1.410" [36 mm]、ES24 1.950" [50 mm]、ES56 3.500" [89 mm]
• 最大工作速度：依型号而定，通常为 100 RPM 至 250 RPM
• 最大数据速率：ES 为低于 50 Mbps；以太网系列可达 100 Mbps 和 1 Gbps
• 线规：28 AWG 或 26 AWG
• 引线长度（标准）：48" [1219 mm]
• 引线材料：镀银铜
• 接触材料：金对金
• 电气噪声：最大约 60 毫欧
• 环境防护：针对轻微灰尘/飞溅密封；可选 IP65 外壳
• 工作温度：-40°F 至 176°F [-40°C 至 80°C]
• 可选项：流体+电气一体化方案及定制工程可用
