以太网滑环 ESE series
千兆以太网1 Gbps100 Mbps

以太网滑环 - ESE series - DSTI - Dynamic Sealing Technologies - 千兆以太网 / 1 Gbps / 100 Mbps

添加到我的收藏夹

添加到产品对比表

产品规格型号

类型

以太网, 千兆以太网, 1 Gbps, 100 Mbps

材料

金质, 银制, 铜

其他特性

金触点, IP65, 多通道, 高速, 同轴

电压

最少: 0 V

最多: 240 V

主电流

最少: 0 A

最多: 10 A

转速

最少: 0 rpm
(0 rad.min-1)

最多: 250 rpm
(1,571 rad.min-1)

触点数量

最少: 8 unit

最多: 51 unit

产品介绍

描述

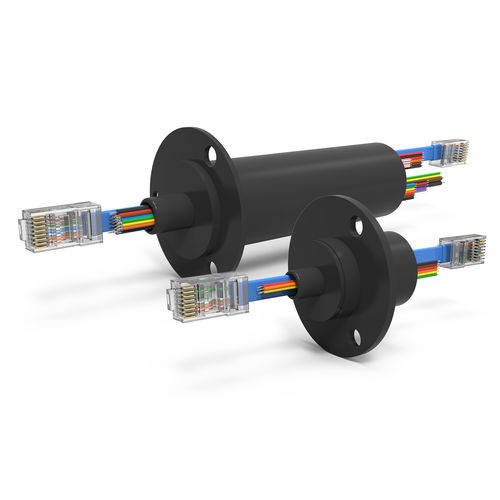

ESE 系列以太网滑环为旋转组件，用于将电源、控制回路和数据（模拟及数字）从固定端传输到旋转端。型号支持 100Base-T 和 1000Base-T 以太网，并可与 2 A、5 A 和 10 A 电源回路组合使用。该系列采用金对金接点以降低电气噪声并延长使用寿命。标准机型提供 8 至 51 路。针对轻微粉尘和飞溅提供密封，且可选 IP65 防护外壳。

主要规格概要
电流等级 | 系列
2A | ES, ESM, EST, ESE, ESET
5A | ESM, EST, ESE, ESET
10A | ESM, EST, ESE, ESET
其它 | 可提供定制方案

电压等级 | 系列
120V | ES, ESM, EST, ESE, ESET
240V | ES, ESM, EST, ESE, ESET
600V | EST, ESET
其它 | 可提供定制方案

数据速率 | 系列
低于50 Mbps（非以太网） | ES, ESM, EST
100 Mbps (100Base-T) | ESE, ESET
1 Gbps (1000Base-T) | ESE, ESET
其它 | 可提供定制方案

配置（示例）
部件号 | 总路数 | (回路) 安培 | 电压等级 | 殼体长度 | 最大工作转速 | 最大数据速率
ESE224 | 8 | (2x) 2A, (2x) 10A, (1x) Ethernet | 240V | 1.680" [43 mm] | 250 RPM | 最高 100 Mbps (100Base-T)
ESE64 | 10 | (6x) 2A, (1x) Ethernet | 240V | 1.410" [36 mm] | 250 RPM | 最高 100 Mbps (100Base-T)
ESE264 | 12 | (6x) 2A, (2x) 5A, (1x) Ethernet | 240V | 1.680" [43 mm] | 250 RPM | 最高 100 Mbps (100Base-T)
ESE284 | 14 | (8x) 2A, (2x) 10A, (1x) Ethernet | 240V | 1.950" [50 mm] | 250 RPM | 最高 100 Mbps (100Base-T)
ESE2124 | 18 | (12x) 2A, (2x) 5A, (1x) Ethernet | 240V | 1.950" [50 mm] | 250 RPM | 最高 100 Mbps (100Base-T)
ESE24278 | 41 | (27x) 2A, (4x) 5A, (2x) 10A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | 最高 1 Gbps (1000Base-T)
ESE8278 | 43 | (27x) 2A, (8x) 5A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | 最高 1 Gbps (1000Base-T)
ESE2358 | 45 | (35x) 2A, (2x) 10A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | 最高 1 Gbps (1000Base-T)
ESE4358 | 47 | (35x) 2A, (4x) 5A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | 最高 1 Gbps (1000Base-T)
ESE438 | 51 | (43x) 2A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | 最高 1 Gbps (1000Base-T)
