以太网滑环 ESET series

千兆以太网1 Gbps100 Mbps

产品描述

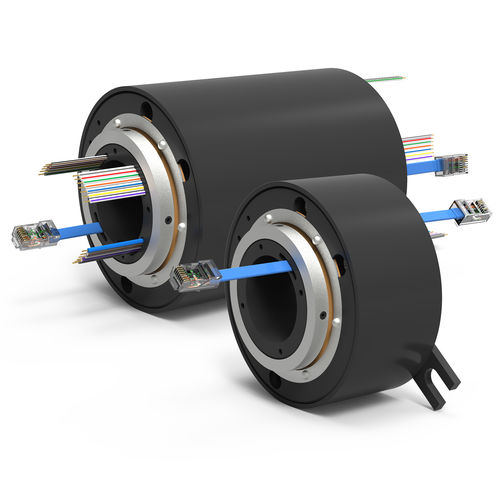

ESET Series 以太网通孔滑环是一种旋转组件，用于在固定入口与旋转出口之间传输电源、控制电路和数据（模拟/数字）。该系列具有 1.5 英寸（38.1 mm）通孔以便轴安装，支持以 RJ45 终端的 100Base-T 或 1000Base-T Ethernet。设计采用低磨损纤维刷接触，不需要润滑。标准型号提供 4 至 22 回路。可提供流体+电气一体化解决方案，用于组合旋转接头与电气滑环的封装。

主要特性

• 1.5 in（38.1 mm）通孔，适用于轴直接安装
• 以太网支持：100Base-T（100 Mbps）和 1000Base-T（1 Gbps），RJ45 终端
• 低磨损纤维刷接触 — 无需润滑
• 标准回路数 4 至 22；可提供定制配置
• 可提供流体+电气一体化封装，用于组合旋转接头和电气传输

配置（示例型号）

• ESET4 — 总回路：4；（1x）Ethernet；额定电压：240V；外壳长度：2.130"（54 mm）；最大工作速度：250 RPM；最大数据速率：最高 100 Mbps（100Base-T）
• ESET8 — 总回路：8；（1x）Ethernet；额定电压：240V；外壳长度：3.070"（78 mm）；最大工作速度：250 RPM；最大数据速率：最高 1 Gbps（1000Base-T）
• ESET68 — 总回路：14；（6x）10A、（1x）Ethernet；额定电压：600V；外壳长度：4.010"（102 mm）；最大工作速度：250 RPM；最大数据速率：最高 1 Gbps（1000Base-T）
• ESET128 — 总回路：20；（12x）10A、（1x）Ethernet；额定电压：600V；外壳长度：4.940"（125 mm）；最大工作速度：250 RPM；最大数据速率：最高 1 Gbps（1000Base-T）
• ESET184 — 总回路：22；（18x）10A、（1x）Ethernet；额定电压：600V；外壳长度：4.940"（125 mm）；最大工作速度：250 RPM；最大数据速率：最高 100 Mbps（100Base-T）

关键规格
电流额定值

• 2A — ES、ESM、EST、ESE、ESET
• 5A — ESM、EST、ESE、ESET
• 10A — ESM、EST、ESE、ESET
• 其他 — 定制

电压额定值

• 120V — ES、ESM、EST、ESE、ESET
• 240V — ES、ESM、EST、ESE、ESET
• 600V — EST、ESET
• 其他 — 定制

安装方式

• 法兰 — ES、ESM、ESE
• 通孔 — EST、ESET
• 其他 — 定制

数据速率

• 低于 50 Mbps（非以太网） — ES、ESM、EST
• 100 Mbps（100Base-T） — ESE、ESET
• 1 Gbps（1000Base-T） — ESE、ESET
• 其他 — 定制

备注

• *16 AWG 电源回路最大 600V。以太网电缆最大 240V。数值取决于多种应用参数组合；运行寿命取决于转速、工作周期和温度。有关特定应用要求，请参阅产品规格指南。
