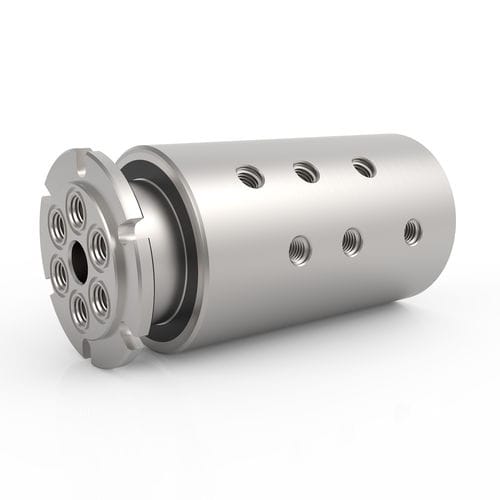

水旋转接头 GPS 6

用于油用于真空用于化学品

概述
GPS 系列 6 通道旋转接头采用专用密封技术，适用于真空及双向压力，提供六个独立流道以同时传输不同介质。不锈钢外壳适用于腐蚀性和水介质；对于非腐蚀性应用，也提供碳钢型号。GPS 6 通道型号采用 NPT 螺纹连接，轴配置可实现螺纹通道安装或使用 O 型圈面密封进行平齐安装。该系列设计可直接与电气滑环集成，将流体传输与电力、信号或数据传输结合。

主要规格要点
最大压力：7,500 PSI [515 BAR] • 最大转速：500 RPM • 连接类型：NPT • 最大真空：30 HG • 温度范围：0° F 至 220° F [-18° C 至 105° C]

适用介质

• 空气 / 气体
• 化学品
• 冷却液
• 去离子水 / 自来水
• 油 / 液压油
• 水 / 乙二醇

连接类型（示例）

• NPT（GPS 6 通道型号的标准）
• 系列变体可提供的其他连接：BSPP、BSPT、SAE-ORB、ASME-BPE、中压及定制连接（视系列而定）

结构配置（选定型号数据）

部件号 | 连接 | 通道尺寸 | 直径 | 长度 | 通孔 | 最低扭矩*
GPS-161 | 1/8"-27 NPT | 0.156" [3.962 mm] | 3.187" [80.95 mm] | 6.483" [164.67 mm] | 0.500" [12.7 mm] | 6 ft-lbs [8.13 Nm]
GPS-261 | 1/4"-18 NPT | 0.250" [6.35 mm] | 4.000" [101.6 mm] | 8.175" [207.65 mm] | 0.750" [19.05 mm] | 9.8 ft-lbs [13.29 Nm]
GPS-361 | 3/8"-18 NPT | 0.375" [9.525 mm] | 4.250" [107.95 mm] | 8.963" [227.66 mm] | 0.750" [19.05 mm] | 13.1 ft-lbs [17.76 Nm]
GPS-460 | 1/2"-14 NPT | 0.500" [12.7 mm] | 4.937" [125.4 mm] | 10.000" [254.00 mm] | None | 22.3 ft-lbs [30.23 Nm]
GPS-561 | 3/4"-14 NPT | 0.750" [19.05 mm] | 6.437" [163.5 mm] | 13.230" [336.04 mm] | 1.000" [25.4 mm] | 43.3 ft-lbs [58.71 Nm]

包含介质 / 配件说明

• 提供 GPS 系列性能的压力-扭矩和压力-转速图表。
• 提供电气滑环集成选项，以实现流体传输与电气传输的组合。

技术规格

• 系列 / 型号：GPS Series (6-Passage)
• 最大压力：7,500 PSI [515 BAR]（系列能力）
• 最大转速：500 RPM（系列能力）
• 最大真空：30 HG
• 温度范围：0° F 至 220° F [-18° C 至 105° C]
• 连接类型（GPS 6 通道）：NPT（其他系列可提供其他连接选项）
• 壳体材料：不锈钢（非腐蚀性应用可选碳钢）
• 轴材料 / 表面处理：不锈钢（标注 TDC）
• 适用介质：空气/气体、化学品、冷却液、去离子水/自来水、油/液压油、水/乙二醇
• 配置：多种部件号（GPS-161、GPS-261、GPS-361、GPS-460、GPS-561），通道尺寸、直径、通孔和最低扭矩要求各不相同
• 可下载资料：系列目录及安装/装配文档（PDF）
• 备注：使用寿命和扭矩要求取决于介质、压力、转速和工况循环的组合；某些介质或高温应用需要替代密封材料。
