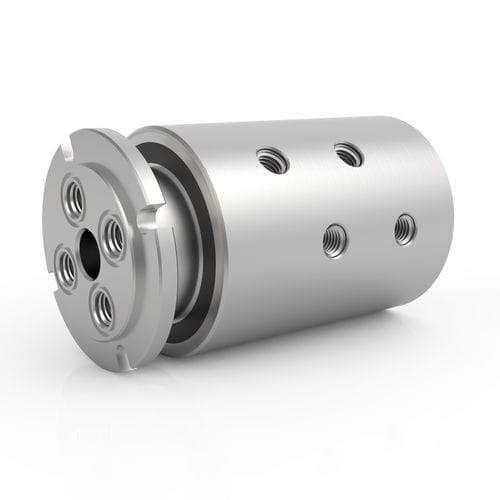

水旋转接头 GPS 4

用于油用于化学品用于气体

描述
GPS 系列 4 通道旋转接头采用专用密封技术，适用于真空和双向压力工作。其提供四个独立流道，可同时传输不同介质。标准型号采用不锈钢壳体，适用于液压、气动、冷却液、水及其他腐蚀性介质；当不需要腐蚀性介质兼容性时，可选碳钢型号。GPS 4 通道型号配备 NPT 螺纹连接，并具有独特的轴配置，可通过螺纹通道安装或使用 O 型圈面密封槽进行平面安装。该系列设计可直接与标准电气滑环集成，以实现流体传输与电力、信号或数据传输的组合。

主要特点

• 四个独立流道，可同时传输不同介质
• 专用密封技术，适用于真空和双向压力
• 不锈钢结构（在不需要腐蚀性介质兼容性时可选碳钢型号）
• GPS 4 通道型号标配 NPT 螺纹连接
• 独特轴配置，支持通过螺纹通道安装或通过 O 型圈面密封槽进行平面安装
• 设计可直接与电气滑环集成，实现流体与电气的组合传输

可用压力选项（摘要）
最大压力 | 系列
200 PSI [15 BAR] — SPS; LT; SE; GP; GPS; SCS; HVH; HPS
600 PSI [40 BAR] — SPS; LT; SE; GP; GPS; HVH; HPS
5,000 PSI [345 BAR] — SE; GP; GPS; HVH; HPS
7,500 PSI [515 BAR] — SE; GP; GPS; HPS
20,000 PSI [1,375 BAR] — HPS
其他 — 定制

可用速度选项（摘要）
最大速度 | 系列
20 RPM — SPS; LT; SE; GP; GPS; SCS; HVH; HPS
50 RPM — SPS; LT; SE; GP; GPS; SCS; HPS
75 RPM — SPS; LT; SE; GP; GPS; SCS
300 RPM — SPS; LT; SE; GP; GPS; SCS
500 RPM — SPS; LT; GP; GPS; SCS
其他 — 定制

连接类型（摘要）
连接类型 | 系列
ASME-BPE — SCS
BSPP — SE; GP
BSPT — LT
NPT — SPS; LT; GP; GPS
SAE-ORB — SE; HVH
中压 — HPS
其他 — 定制

适用介质

• 空气 / 气体
• 化学品
• 冷却液
• 去离子水 / 自来水
• 油 / 液压
• 水 / 乙二醇
• 食品级（特定系列/配置）

注意
某些使用化学或水基介质的应用可能需要替换密封材料。温度高于 220° F（105° C）的应用需使用替代密封材料。技术规格中的所有数值取决于具体应用参数组合；运行寿命取决于转速和工况循环。

规格 / 技术参数

• 最大压力：7,500 PSI [515 BAR]
• 最大速度：500 RPM
• 最大真空：30 HG
• 温度范围：0° F 至 220° F [-18° C 至 105° C]
• 壳体材料：不锈钢（在不需要腐蚀性介质兼容时可选碳钢）
• 轴材料：不锈钢（TDC）
• 连接类型（GPS 4 通道标准）：NPT
• 适用介质：Air/Gas、Chemical、Coolant、DI/Tap Water、Oil/Hydraulic、Water/Glycol
• 设计说明：四个独立通道；适用于真空和双向压力；可与电气滑环集成以实现流体与电气的组合传输
• 启转最小扭矩取决于型号、介质和压力；扭矩值随配置和通道尺寸而异（参见型号具体数据）
